Шестеренка радиуса R=12 см приводится в движение кривошипом OA, вращающимся вокруг оси O неподвижной шестеренки с тем же радиусом; кривошип вращается с угловым ускорением ε0=8 рад/с2, имея в данный момент угловую скорость ω=2 рад/с. Определить:
1) ускорение той точки подвижной шестеренки, которая в данный момент совпадает с мгновенным центром скоростей,
2) ускорение диаметрально противоположной точки N и
3) положение мгновенного центра ускорений K.

Для просмотра изображения в полном размере нажмите на него

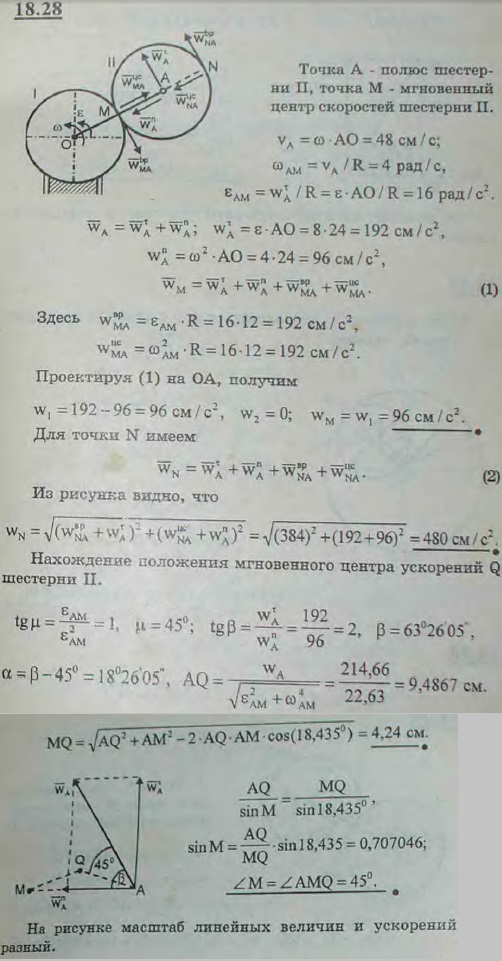

Шестеренка радиуса R=12 см приводится в движение кривошипом OA, вращающимся вокруг оси O неподвижной шестеренки с тем же радиусом; кривошип вращается

Решение задачи 18.28
(Мещерский И.В.)
