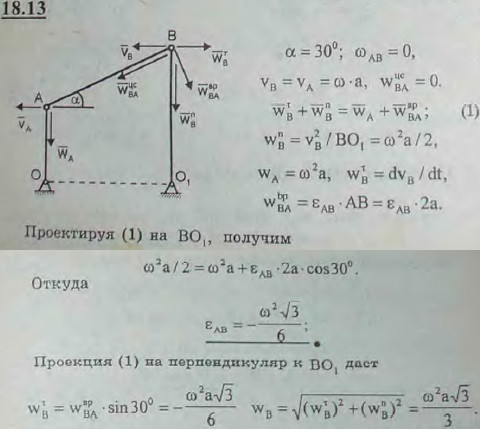

Стержень OA шарнирного четырехзвенника OABO1 вращается с постоянной угловой скоростью ω0. Определить угловую скорость, угловое ускорение стержня AB, а также ускорение шарнира B в положении, указанном на рисунке, если AB=2OA=2a.

Для просмотра изображения в полном размере нажмите на него
Стержень OA шарнирного четырехзвенника OABO1 вращается с постоянной угловой скоростью ω0. Определить угловую скорость, угловое ускорение стержня

Решение задачи 18.13
(Мещерский И.В.)
<< Предыдущее Следующее >>
18.11 Кривошип OA длины 20 см вращается равномерно с угловой скоростью ω0=10 рад/с и приводит в движение шатун AB длины 100 см; ползун B движется по вертикали. Найти угловую скорость и угловое ускорение шатуна, а также ускорение ползуна B в момент, когда кривошип и шатун взаимно перпендикулярны и образуют с горизонтальной осью углы α=45° и β=45°. 18.12 Определить угловую скорость и угловое ускорение шатуна нецентрального кривошипного механизма, а также скорость и ускорение ползуна B при 1) горизонтальном правом и 2) вертикальном верхнем положении кривошипа OA, если последний вращается вокруг конца O с постоянной угловой скоростью ω0, причем даны: OA=r, AB=l, расстояние оси O кривошипа от линии движения ползуна OC=h (см. рисунок к задаче 16.16). 18.14 Подвижное лезвие L ножниц для резки металла приводится в движение шарнирно-рычажным механизмом AOBD. В положении, указанном на рисунке к задаче 16.25, угловая скорость рычага AB равна 2 рад/с, его угловое ускорение равно 4 рад/с2, OB=5 см, O1D=10 см. Найти ускорение шарнира D и угловое ускорение звена BD. 18.15 Ползун B кривошипно-ползунного механизма OAB движется по дуговой направляющей. Определить касательное и нормальное ускорения ползуна B в положении, указанном на рисунке, если OA=10 см, AB=20 см. Кривошип OA вращается, имея в данный момент угловую скорость ω=1 рад/с, угловое ускорение ε=0.
