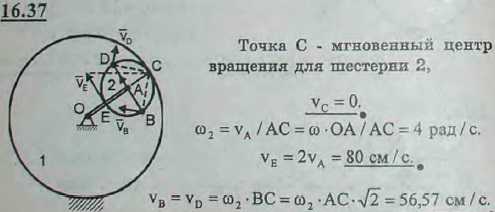

Кривошип OA=20 см вращается вокруг неподвижной оси O, перпендикулярной плоскости рисунка, с угловой скоростью 2 рад/с. На его конец A насажена шестеренка 2 радиуса 10 см, находящаяся во внутреннем зацеплении с неподвижным колесом 1, соосным с кривошипом OA. Определить скорости точек B, C, D и E, лежащих на ободе шестеренки 2, если BD⊥OC.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 16.37
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
16.35 Кривошип OA, вращаясь с угловой скоростью ω0=2,5 рад/с вокруг оси O неподвижного колеса радиуса r2=15 см, приводит в движение насаженную на его конец A шестеренку радиуса r1=5 см. Определить величину и направление скоростей точек A, B, C, D и E подвижной шестеренки, если CE⊥BD.
|
16.36 На ось O насажены зубчатое колесо K диаметра 20 см и кривошип OA длиной 20 см, не связанные между собой. С шатуном AB наглухо скреплено зубчатое колесо L диаметра 20 см, длина шатуна AB=1 м. Колесо K вращается равномерно с угловой скоростью равной 2π рад/с, и, захватывая зубья колеса L, приводит в движение шатун AB и кривошип OA. Определить угловую скорость ω1 кривошипа OA в четырех его положениях: двух горизонтальных и двух вертикальных.
|
