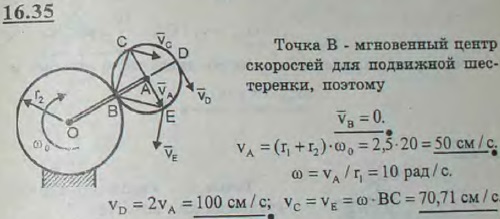

Кривошип OA, вращаясь с угловой скоростью ω0=2,5 рад/с вокруг оси O неподвижного колеса радиуса r2=15 см, приводит в движение насаженную на его конец A шестеренку радиуса r1=5 см. Определить величину и направление скоростей точек A, B, C, D и E подвижной шестеренки, если CE⊥BD.

Для просмотра изображения в полном размере нажмите на него
Кривошип OA, вращаясь с угловой скоростью ω0=2,5 рад/с вокруг оси O неподвижного колеса радиуса r2=15 см, приводит в движение насаженную на его

Решение задачи 16.35
(Мещерский И.В.)
<< Предыдущее Следующее >>
16.33 Подвижный блок 1 и неподвижный блок 2 соединены нерастяжимой нитью. Груз K, прикрепленный к концу этой нити, опускается по вертикали вниз по закону x=2t2 м. Определить скорости точек C, D, B и E, лежащих на ободе подвижного блока, в момент t=1 с в положении, указанном на рисунке, если радиус подвижного блока 1 равен 0,2 м, а CD⊥BE. Найти также угловую скорость блока 1. 16.34 Груз K, связанный посредством нерастяжимой нити с катушкой L, опускается вертикально вниз по закону x=t2 м. При этом катушка L катится без скольжения по неподвижному горизонтальному рельсу. Определить скорости точек C, A, B, O и E катушки в момент t=1 с в положении, указанном на рисунке, а также угловую скорость катушки, если AD⊥OE, a OD=2OC=0,2 м. 16.36 На ось O насажены зубчатое колесо K диаметра 20 см и кривошип OA длиной 20 см, не связанные между собой. С шатуном AB наглухо скреплено зубчатое колесо L диаметра 20 см, длина шатуна AB=1 м. Колесо K вращается равномерно с угловой скоростью равной 2π рад/с, и, захватывая зубья колеса L, приводит в движение шатун AB и кривошип OA. Определить угловую скорость ω1 кривошипа OA в четырех его положениях: двух горизонтальных и двух вертикальных. 16.37 Кривошип OA=20 см вращается вокруг неподвижной оси O, перпендикулярной плоскости рисунка, с угловой скоростью 2 рад/с. На его конец A насажена шестеренка 2 радиуса 10 см, находящаяся во внутреннем зацеплении с неподвижным колесом 1, соосным с кривошипом OA. Определить скорости точек B, C, D и E, лежащих на ободе шестеренки 2, если BD⊥OC.
