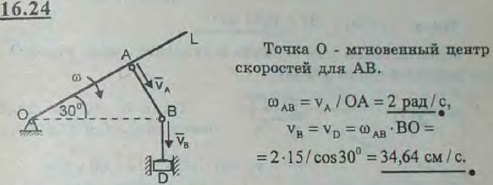

Поршень D гидравлического пресса приводится в движение посредством шарнирно-рычажного механизма OABD. В положении, указанном на рисунке, рычаг OL имеет угловую скорость ω=2 рад/с. Определить скорость поршня D и угловую скорость звена AB, если OA=15 см.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 16.24
(Мещерский И.В.)

<< Предыдущее

Следующее >>

16.22 К середине D стержня AB шарнирного параллелограмма OABO1 присоединен с помощью шарнира D стержень DE, приводящий в возвратно-поступательное движение ползун K. Определить скорость ползуна K и угловую скорость стержня DE в положении, указанном на рисунке, если OA=O1B=2DE=20 см, а угловая скорость звена OA равна в данный момент 1 рад/с.

16.23 Ползуны B и E сдвоенного кривошипно-ползунного механизма соединены стержнем BE. Ведущий кривошип OA и ведомый кривошип OD качаются вокруг общей неподвижной оси O, перпендикулярной плоскости рисунка. Определить мгновенные угловые скорости ведомого кривошипа OD и шатуна DE в тот момент, когда ведущий кривошип OA, имеющий мгновенную угловую скорость ω0=12 рад/с, перпендикулярен направляющей ползунов. Даны размеры: OA=10 см, OD=12 см, AB=26 см, EB=12 см, DE=12√3 см.

16.25 Подвижное лезвие L ножниц для резки металла приводится в движение шарнирно-рычажным механизмом AOBD. Определить скорость шарнира D и угловую скорость звена BD, если в положении, указанном на рисунке, угловая скорость рычага AB равна 2 рад/с, OB=5 см, O1D=10 см.

16.26 В машине с качающимся цилиндром длина кривошипа OA=12 см, расстояние между осью вала и осью цапф цилиндра OO1=60 см, длина шатуна AB=60 см. Определить скорость поршня при четырех положениях кривошипа, указанных на рисунке, если угловая скорость кривошипа ω=5 рад/с=const.
