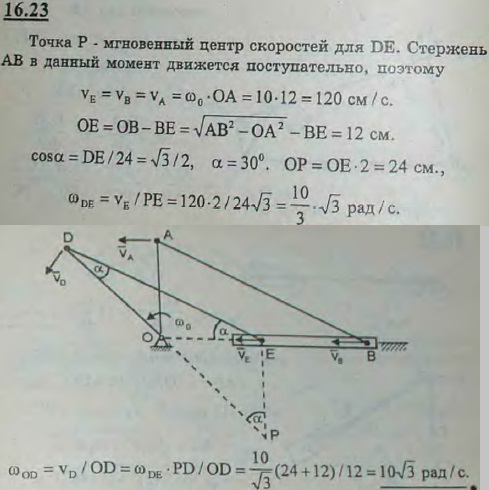

Ползуны B и E сдвоенного кривошипно-ползунного механизма соединены стержнем BE. Ведущий кривошип OA и ведомый кривошип OD качаются вокруг общей неподвижной оси O, перпендикулярной плоскости рисунка. Определить мгновенные угловые скорости ведомого кривошипа OD и шатуна DE в тот момент, когда ведущий кривошип OA, имеющий мгновенную угловую скорость ω0=12 рад/с, перпендикулярен направляющей ползунов. Даны размеры: OA=10 см, OD=12 см, AB=26 см, EB=12 см, DE=12√3 см.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 16.23
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
16.21 В шарнирном четырехзвеннике ABCD ведущий кривошип AB вращается с постоянной угловой скоростью ω0=6π рад/с. Определить мгновенные угловые скорости кривошипа CD и стержня BC в тот момент, когда кривошип AB и стержень BC образуют одну прямую, если BC=3AB.
|
16.22 К середине D стержня AB шарнирного параллелограмма OABO1 присоединен с помощью шарнира D стержень DE, приводящий в возвратно-поступательное движение ползун K. Определить скорость ползуна K и угловую скорость стержня DE в положении, указанном на рисунке, если OA=O1B=2DE=20 см, а угловая скорость звена OA равна в данный момент 1 рад/с.
|
16.24 Поршень D гидравлического пресса приводится в движение посредством шарнирно-рычажного механизма OABD. В положении, указанном на рисунке, рычаг OL имеет угловую скорость ω=2 рад/с. Определить скорость поршня D и угловую скорость звена AB, если OA=15 см.
|
