Кривошип OA вращается с постоянной угловой скоростью ω. Найти скорость середины M шатуна кривошипноползунного механизма и скорость ползуна B в зависимости от времени, если OA=AB=a (см. рисунок к задаче 10.12).

Для просмотра изображения в полном размере нажмите на него

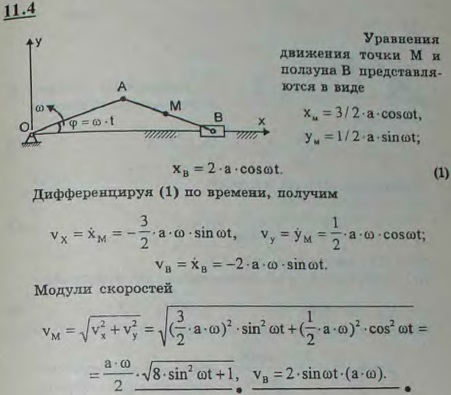

Решение задачи 11.4
(Мещерский И.В.)

<< Предыдущее

Следующее >>

11.2 Длина линейки эллипсографа AB=40 см, длина кривошипа OC=20 см, AC=CB. Кривошип равномерно вращается вокруг оси O с угловой скоростью ω. Найти уравнения траектории и годографа скорости точки M линейки, лежащей на расстоянии AM=10 см от конца A.

11.3 Точка описывает фигуру Лиссажу согласно уравнениям x=2 cos t, y=4 cos 2t (x, y-в сантиметрах, t-в секундах). Определить величину и направление скорости точки, когда она находится на оси Oy.

11.5 Движение точки задано уравнениями x=v0t cos α0, y=v0t sin α0-gt2/2, причем ось Ox горизонтальна, ось Oy направлена по вертикали вверх, v0, g и α0 < π/2-величины постоянные. Найти: 1) траекторию точки, 2) координаты наивысшего ее положения, 3) проекции скорости на координатные оси в тот момент, когда точка находится на оси Ox.

11.6 Движение точки задано теми же уравнениями, что и в предыдущей задаче, причем v0=20 м/с, α0=60°, g=9,81 м/с2. Найти, с какой скоростью v1 должна выйти из начала координат в момент t=0 вторая точка для того, чтобы, двигаясь равномерно по оси Ox, она встретилась с первой точкой, и определить расстояние x1 до места встречи.
