Крышка прямоугольного ящика ABCD подперта с одной стороны палочкой DE. Вес крышки 120 Н; AD=AE; угол DAE=60°. Определить реакции шарниров A и B, а также усилие S в палочке, пренебрегая ее весом.

Для просмотра изображения в полном размере нажмите на него

Крышка прямоугольного ящика ABCD подперта с одной стороны палочкой DE. Вес крышки 120 Н; AD=AE; угол DAE=60°. Определить реакции шарниров A и

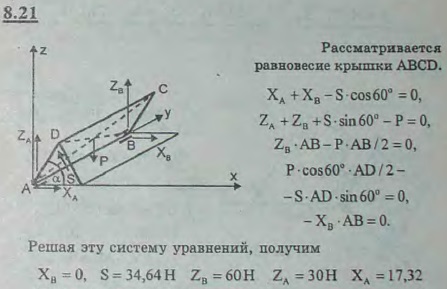

Решение задачи 8.21
(Мещерский И.В.)

<< Предыдущее

Следующее >>

8.19 Однородная прямоугольная крышка веса P=400 Н удерживается приоткрытой на 60° над горизонтом противовесом Q. Определить, пренебрегая трением на блоке D, вес Q и реакции шарниров A и B, если блок D укреплен на одной вертикали с A и AD=AC.

8.20 Однородная прямоугольная крышка ABCD ящика может вращаться вокруг горизонтальной оси AB на петлях в точках A и B. Горизонтальная веревка CE, параллельная Ax, удерживает крышку под углом DAx=30°. Определить реакции в петлях, если вес крышки 20 Н.

8.22 Фрамуга ABDC веса Q=100 Н открыта на угол α=60°. Дано BD=BH; CE=ED; веревка EF параллельна прямой DH. Определить усилие P, необходимое для удержания фрамуги в равновесии, и реакции петель A и B.

8.23 Разводная часть ABCD моста веса 15 кН поднята цепью CE, перекинутой через блок E на лебедку K. Точка E находится в вертикальной плоскости CBy. Определить для изображенного на рисунке положения натяжение цепи CE и реакции в точках A и B. Центр тяжести разводной части совпадает с центром прямоугольника ABCD.
