Однородная прямоугольная крышка ABCD ящика может вращаться вокруг горизонтальной оси AB на петлях в точках A и B. Горизонтальная веревка CE, параллельная Ax, удерживает крышку под углом DAx=30°. Определить реакции в петлях, если вес крышки 20 Н.

Для просмотра изображения в полном размере нажмите на него
Однородная прямоугольная крышка ABCD ящика может вращаться вокруг горизонтальной оси AB на петлях в точках A и B. Горизонтальная веревка CE

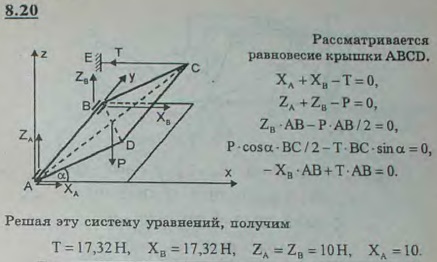

Решение задачи 8.20
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.18 Прямоугольная однородная полка ABCD веса G удерживается в горизонтальном положении тросом EH, составляющим с плоскостью полки угол α. Определить натяжение T троса (весом его пренебречь) и реакции петель A и B, если AK=KB=DE=EC и HK перпендикулярно AB. 8.19 Однородная прямоугольная крышка веса P=400 Н удерживается приоткрытой на 60° над горизонтом противовесом Q. Определить, пренебрегая трением на блоке D, вес Q и реакции шарниров A и B, если блок D укреплен на одной вертикали с A и AD=AC. 8.21 Крышка прямоугольного ящика ABCD подперта с одной стороны палочкой DE. Вес крышки 120 Н; AD=AE; угол DAE=60°. Определить реакции шарниров A и B, а также усилие S в палочке, пренебрегая ее весом. 8.22 Фрамуга ABDC веса Q=100 Н открыта на угол α=60°. Дано BD=BH; CE=ED; веревка EF параллельна прямой DH. Определить усилие P, необходимое для удержания фрамуги в равновесии, и реакции петель A и B.
