Подъемный кран установлен на трехколесной тележке ABC. Известны размеры крана: AD=DB=1 м, CD=1,5 м, CM=1 м, KL=4 м. Кран уравновешивается противовесом F. Вес крана с противовесом равен P=100 кН и приложен в точке G, лежащей в плоскости LMNF на расстоянии GH=0,5 м от оси крана MN; поднимаемый груз Q весит 30 кН. Найти давление колес на рельсы для такого положения крана, когда плоскость его LMN параллельна AB.

Для просмотра изображения в полном размере нажмите на него

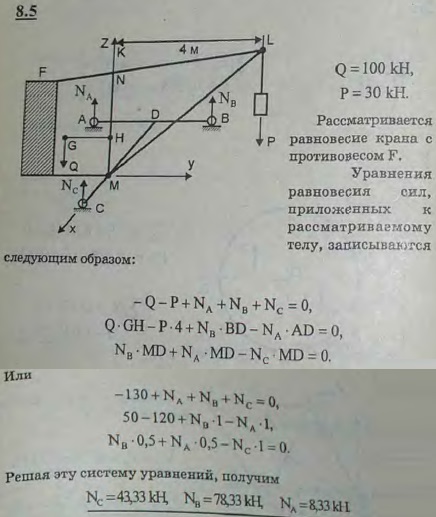

Подъемный кран установлен на трехколесной тележке ABC. Известны размеры крана: AD=DB=1 м, CD=1,5 м, CM=1 м, KL=4 м. Кран уравновешивается противовесом

Решение задачи 8.5
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.3 Электродвигатель, помещенный на оси O колесного ската трамвайного вагона, стремится повернуть ось против часовой стрелки, причем величина момента вращающей пары сил (P,P) равна 6 кН*м, а радиус колес 60 см. Определить силу тяги Q колесного ската, предполагая, что он стоит на горизонтальных рельсах. Трением качения пренебречь. 8.4 К окружностям трех дисков: A радиуса 15 см, B радиуса 10 см и C радиуса 5 см приложены пары сил; величины сил, составляющих пары, соответственно равны P1=10 Н, P2=20 Н и P. Оси OA, OB и OC лежат в одной плоскости; угол AOB прямой. Определить величину силы P и угол BOC=α так, чтобы система трех дисков, будучи совершенно свободной, оставалась в равновесии. 8.6 Временный подъемный кран состоит из пирамиды с горизонтальным основанием в виде равностороннего треугольника ABC и с вертикальной гранью в виде равнобедренного треугольника ADB; в точках O и D шарнирно закреплена вертикальная ось крана, вокруг которой может вращаться стрела OE, несущая груз P. Основание ABC прикреплено к фундаменту подшипниками A и B и вертикальным болтом C. Определить реакции опор при расположении стрелы в плоскости симметрии крана, если вес груза P=12 кН, вес крана Q=6 кН, причем расстояние его центра тяжести S от оси OD равно h=1 м, a=4 м, b=4 м. 8.7 Крышка светового машинного люка удерживается в горизонтальном положении стойкой FG, упирающейся в крышку в точке F на расстоянии EF=1,5 м от оси крышки. Вес крышки P=180 Н; длина ее CD=2,3 м; ширина CE=0,75 м, а расстояния шарниров A и B от краев крышки AE=BC=0,15 м. Найти реакции шарниров A и B и усилие S в стойке FG.
