К окружностям трех дисков: A радиуса 15 см, B радиуса 10 см и C радиуса 5 см приложены пары сил; величины сил, составляющих пары, соответственно равны P1=10 Н, P2=20 Н и P. Оси OA, OB и OC лежат в одной плоскости; угол AOB прямой. Определить величину силы P и угол BOC=α так, чтобы система трех дисков, будучи совершенно свободной, оставалась в равновесии.

Для просмотра изображения в полном размере нажмите на него

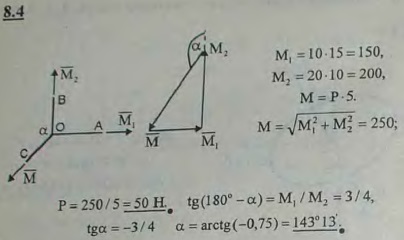

К окружностям трех дисков: A радиуса 15 см, B радиуса 10 см и C радиуса 5 см приложены пары сил; величины сил, составляющих пары, соответственно

Решение задачи 8.4
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.2 Ветряной двигатель имеет четыре крыла, наклоненных под углом α=15°=arcsin 0,259 к плоскости, перпендикулярной оси вращения; равнодействующая сил давления ветра на каждое крыло равна 1 кН, направлена по перпендикуляру к плоскости крыла и приложена в точке, отстоящей на 3 м от оси вращения. Найти вращающий момент. 8.3 Электродвигатель, помещенный на оси O колесного ската трамвайного вагона, стремится повернуть ось против часовой стрелки, причем величина момента вращающей пары сил (P,P) равна 6 кН*м, а радиус колес 60 см. Определить силу тяги Q колесного ската, предполагая, что он стоит на горизонтальных рельсах. Трением качения пренебречь. 8.5 Подъемный кран установлен на трехколесной тележке ABC. Известны размеры крана: AD=DB=1 м, CD=1,5 м, CM=1 м, KL=4 м. Кран уравновешивается противовесом F. Вес крана с противовесом равен P=100 кН и приложен в точке G, лежащей в плоскости LMNF на расстоянии GH=0,5 м от оси крана MN; поднимаемый груз Q весит 30 кН. Найти давление колес на рельсы для такого положения крана, когда плоскость его LMN параллельна AB. 8.6 Временный подъемный кран состоит из пирамиды с горизонтальным основанием в виде равностороннего треугольника ABC и с вертикальной гранью в виде равнобедренного треугольника ADB; в точках O и D шарнирно закреплена вертикальная ось крана, вокруг которой может вращаться стрела OE, несущая груз P. Основание ABC прикреплено к фундаменту подшипниками A и B и вертикальным болтом C. Определить реакции опор при расположении стрелы в плоскости симметрии крана, если вес груза P=12 кН, вес крана Q=6 кН, причем расстояние его центра тяжести S от оси OD равно h=1 м, a=4 м, b=4 м.
