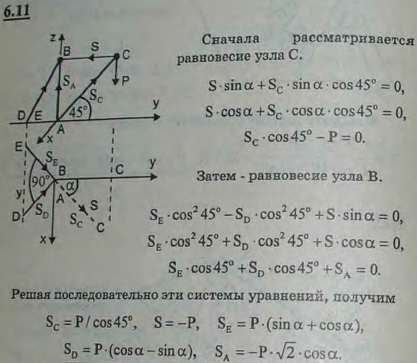

Определить усилия в вертикальной стойке и в ногах крана, изображенного на рисунке, в зависимости от угла α, если дано: AB=BC=AD=AE. Крепления в точках A, B, D и E шарнирные.

Для просмотра изображения в полном размере нажмите на него
Определить усилия в вертикальной стойке и в ногах крана, изображенного на рисунке, в зависимости от угла α, если дано: AB=BC=AD=AE. Крепления

Решение задачи 6.11
(Мещерский И.В.)
