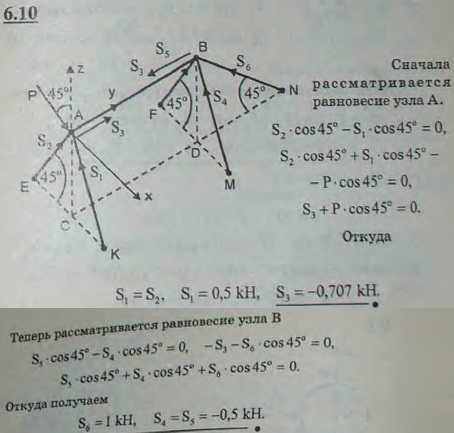

На рисунке изображена пространственная ферма, составленная из шести стержней 1, 2, 3, 4, 5, 6. Сила P действует на узел A в плоскости прямоугольника ABCD; при этом ее линия действия составляет с вертикалью CA угол 45°. ΔEAK=ΔFBM. Углы равнобедренных треугольников EAK, FBM и NDB при вершинах A, B и D прямые. Определить усилия в стержнях, если P=1 кН.
Для просмотра изображения в полном размере нажмите на него ![На рисунке изображена пространственная ферма, составленная из шести стержней 1, 2, 3, 4, 5, 6. Сила P действует на узел A в плоскости прямоугольника](/this/img/28/2822.jpg) |
Решение задачи 6.10 (Мещерский И.В.)
