Кран в шахте, поднимающий груз P=40 кН, имеет подпятник A и в точке B опирается на гладкую цилиндрическую поверхность, ось которой Ay вертикальна. Длина хвоста AB равна 2 м. Вылет крана DE=5 м. Вес крана равен 20 кН и приложен в точке C, расстояние которой от вертикали Ay равно 2 м. Определить реакции опор A и B.

Для просмотра изображения в полном размере нажмите на него

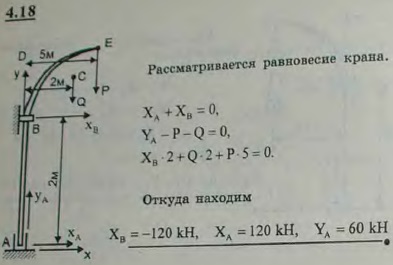

Кран в шахте, поднимающий груз P=40 кН, имеет подпятник A и в точке B опирается на гладкую цилиндрическую поверхность, ось которой Ay вертикальна

Решение задачи 4.18
(Мещерский И.В.)
<< Предыдущее Следующее >>
4.16 Шлюпка висит на двух шлюпбалках, причем вес ее, равный 9,6 кН, распределяется между ними поровну. Шлюпбалка ABC нижним полу-шаровым концом опирается на подпятник A и на высоте 1,8 м над ним свободно проходит через подшипник B; вылет шлюпбалки равен 2,4 м. Пренебрегая весом шлюпбалки, определить силы давления ее на опоры A и B. 4.17 Литейный кран ABC имеет вертикальную ось вращения MN; расстояния: MN=5 м; AC=5 м; вес крана 20 кН, центр тяжести его D находится от оси вращения на расстоянии 2 м; вес груза, подвешенного в точке C, равен 30 кН. Найти реакции подшипника M и подпятника N. 4.19 Кран для подъема тяжестей состоит из балки AB, нижний конец которой соединен со стеной шарниром A, а верхний удерживается горизонтальным тросом BC. Определить натяжение T троса BC и давление на опору A, если известно, что вес груза P=2 кН, вес балки AB равен 1 кН и приложен в середине балки, а угол α=45°. 4.20 Кран имеет шарниры в точках A, B и D, причем AB=AD=BD=8 м. Центр тяжести фермы крана находится на расстоянии 5 м от вертикали, проходящей через точку A. Вылет крана, считая от точки A, при этом равен 15 м. Поднимаемый груз весит 200 кН; вес фермы P=120 кН. Определить опорные реакции и натяжение стержня BD для указанного положения крана
