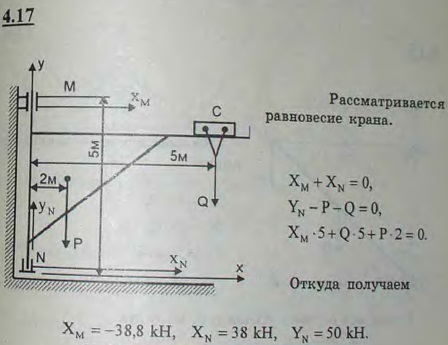

Литейный кран ABC имеет вертикальную ось вращения MN; расстояния: MN=5 м; AC=5 м; вес крана 20 кН, центр тяжести его D находится от оси вращения на расстоянии 2 м; вес груза, подвешенного в точке C, равен 30 кН. Найти реакции подшипника M и подпятника N.

Для просмотра изображения в полном размере нажмите на него
Литейный кран ABC имеет вертикальную ось вращения MN; расстояния: MN=5 м; AC=5 м; вес крана 20 кН, центр тяжести его D находится от оси вращения

Решение задачи 4.17
(Мещерский И.В.)
<< Предыдущее Следующее >>
4.15 Однородная балка AB веса P=100 Н прикреплена к стене шарниром A и удерживается под углом 45° к вертикали при помощи троса, перекинутого через блок и несущего груз G. Ветвь BC троса образует с вертикалью угол 30°. В точке D к балке подвешен груз Q веса 200 Н. Определить вес груза G и реакцию шарнира A, пренебрегая трением на блоке, если BD=1/4 AB. 4.16 Шлюпка висит на двух шлюпбалках, причем вес ее, равный 9,6 кН, распределяется между ними поровну. Шлюпбалка ABC нижним полу-шаровым концом опирается на подпятник A и на высоте 1,8 м над ним свободно проходит через подшипник B; вылет шлюпбалки равен 2,4 м. Пренебрегая весом шлюпбалки, определить силы давления ее на опоры A и B. 4.18 Кран в шахте, поднимающий груз P=40 кН, имеет подпятник A и в точке B опирается на гладкую цилиндрическую поверхность, ось которой Ay вертикальна. Длина хвоста AB равна 2 м. Вылет крана DE=5 м. Вес крана равен 20 кН и приложен в точке C, расстояние которой от вертикали Ay равно 2 м. Определить реакции опор A и B. 4.19 Кран для подъема тяжестей состоит из балки AB, нижний конец которой соединен со стеной шарниром A, а верхний удерживается горизонтальным тросом BC. Определить натяжение T троса BC и давление на опору A, если известно, что вес груза P=2 кН, вес балки AB равен 1 кН и приложен в середине балки, а угол α=45°.
