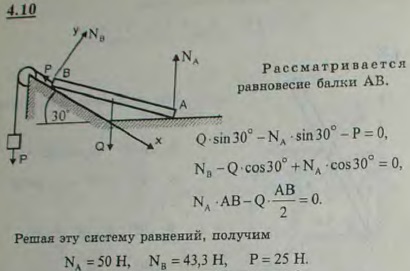

Однородный стержень AB веса 100 Н опирается одним концом на гладкий горизонтальный пол, другим-на гладкую плоскость, наклоненную под углом 30° к горизонту. Y конца B стержень поддерживается веревкой, перекинутой через блок C и несущей груз P; часть веревки BC параллельна наклонной плоскости. Пренебрегая трением на блоке, определить груз P и силы давления NA и NB на пол и на наклонную плоскость.

Для просмотра изображения в полном размере нажмите на него
Однородный стержень AB веса 100 Н опирается одним концом на гладкий горизонтальный пол, другим-на гладкую плоскость, наклоненную под углом 30°

Решение задачи 4.10
(Мещерский И.В.)
<< Предыдущее Следующее >>
4.8 Однородная балка AB веса 200 Н опирается на гладкий горизонтальный пол в точке B под углом 60° и, кроме того, поддерживается двумя опорами C и D. Определить реакции опор в точках B, C и D, если длина AB=3 м, CB=0,5 м, BD=1 м. 4.9. Однородная плита AB веса P=100 Н свободно опирается в точке A и удерживается под углом 45° к горизонту двумя стержнями BC и BD. BCD-равносторонний треугольник. Точки C и D лежат на вертикальной прямой CD. Пренебрегая весом стержней и считая крепления в точках B, C и D шарнирными, определить реакцию опоры A и усилия в стержнях. 4.11. При сборке моста пришлось поднимать часть мостовой фермы ABC тремя канатами, расположенными, как указано на рисунке. Вес этой части фермы 42 кН, центр тяжести находится в точке D. Расстояния соответственно равны: AD=4 м, DB=2 м, BF=1 м. Найти натяжения канатов, если прямая AC горизонтальна. 4.12. Стропила односкатной крыши состоят из бруса AB, у верхнего конца B свободно лежащего на гладкой опоре, а нижним концом A упирающегося в стену. Наклон крыши tg α=0,5; на брус AB приходится вертикальная нагрузка 9 кН, приложенная в середине бруса. Определить реакции опор в точках A и B.
