Однородная балка AB веса 200 Н опирается на гладкий горизонтальный пол в точке B под углом 60° и, кроме того, поддерживается двумя опорами C и D. Определить реакции опор в точках B, C и D, если длина AB=3 м, CB=0,5 м, BD=1 м.

Для просмотра изображения в полном размере нажмите на него

Однородная балка AB веса 200 Н опирается на гладкий горизонтальный пол в точке B под углом 60° и, кроме того, поддерживается двумя опорами C

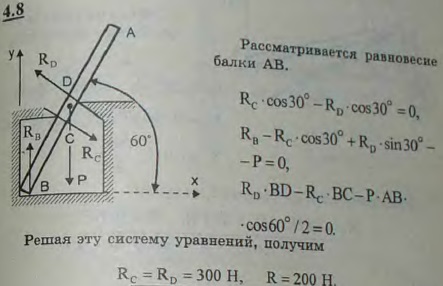

Решение задачи 4.8
(Мещерский И.В.)

<< Предыдущее

Следующее >>

4.6 Однородная балка AB веса P опирается на две гладкие наклонные прямые CD и DE, находящиеся в вертикальной плоскости; угол наклона первой из них к горизонту равен α, второй: 90°-α. Найти угол θ наклона балки к горизонту в положении равновесия и давления ее на опорные прямые.

4.7. Однородная балка веса 600 Н и длины 4 м опирается одним концом на гладкий пол, а промежуточной точкой B-на столб высоты 3 м, образуя с вертикалью угол 30°. Балка удерживается в таком положении веревкой AC, протянутой по полу. Пренебрегая трением, определить натяжение веревки T и реакции RB столба и RC пола.

4.9. Однородная плита AB веса P=100 Н свободно опирается в точке A и удерживается под углом 45° к горизонту двумя стержнями BC и BD. BCD-равносторонний треугольник. Точки C и D лежат на вертикальной прямой CD. Пренебрегая весом стержней и считая крепления в точках B, C и D шарнирными, определить реакцию опоры A и усилия в стержнях.

4.10 Однородный стержень AB веса 100 Н опирается одним концом на гладкий горизонтальный пол, другим-на гладкую плоскость, наклоненную под углом 30° к горизонту. Y конца B стержень поддерживается веревкой, перекинутой через блок C и несущей груз P; часть веревки BC параллельна наклонной плоскости. Пренебрегая трением на блоке, определить груз P и силы давления NA и NB на пол и на наклонную плоскость.
