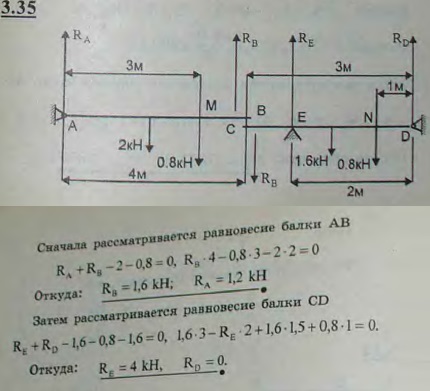

Балка AB длины 4 м, веса 2 кН может вращаться вокруг горизонтальной оси A и опирается концом B на другую балку CD длины 3 м, веса 1,6 кН, которая подперта в точке E и соединена со стеной шарниром D. В точках M и N помещены грузы по 0,8 кН каждый. Расстояния: AM=3 м, ED=2 м, ND=1 м. Определить опорные реакции.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 3.35
(Мещерский И.В.)
