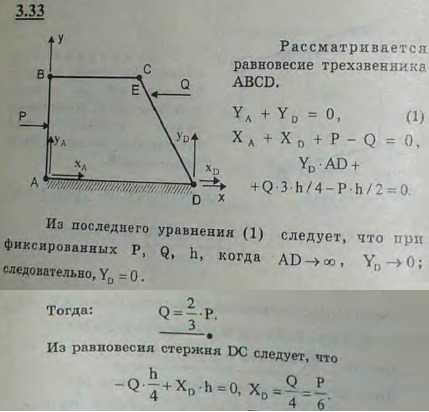

В шарнирном четырехзвенном механизме звено BC параллельно неподвижному звену AD. Звено AB=h перпендикулярно AD. Посредине AB приложена горизонтальная сила P. Какую горизонтальную силу Q следует приложить к звену CD в точке E, если CE=CD/4, чтобы механизм был в равновесии? Найти реакцию в шарнире D. Весом звеньев пренебречь.

Для просмотра изображения в полном размере нажмите на него
В шарнирном четырехзвенном механизме звено BC параллельно неподвижному звену AD. Звено AB=h перпендикулярно AD. Посредине AB приложена горизонтальная

Решение задачи 3.33
(Мещерский И.В.)
