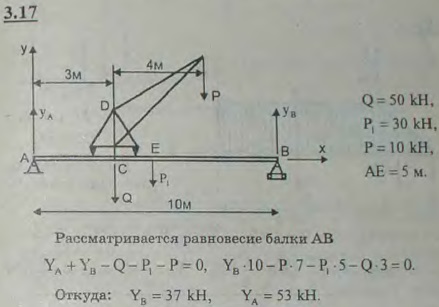

На балке AB длины 10 м уложен путь для подъемного крана. Вес крана равен 50 кН, и центр тяжести его находится на оси CD; вес груза P равен 10 кН; вес балки AB равен 30 кН; вылет крана KL=4 м; расстояние AC=3 м. Найти опорные реакции в точках A и B для такого положения крана, когда стрелка крана DL находится в одной вертикальной плоскости с балкой AB.

Для просмотра изображения в полном размере нажмите на него
На балке AB длины 10 м уложен путь для подъемного крана. Вес крана равен 50 кН, и центр тяжести его находится на оси CD; вес груза P равен 10

Решение задачи 3.17
(Мещерский И.В.)
<< Предыдущее Следующее >>
3.15. На консольную горизонтальную балку действует пара сил с моментом M=6 кН*м, а в точке C вертикальная нагрузка P=2 кН. Длина пролета балки AB=3,5 м, вынос консоли BC=0,5 м. Определить реакции опор. 3.16. На двухконсольную горизонтальную балку действует пара сил (P, P), на левую консоль-равномерно распределенная нагрузка интенсивности q, а в точке D правой консоли-вертикальная нагрузка Q. Определить реакции опор, если P=1 кН, Q=2 кН, q=2 кН/м, a=0,8 м 3.18. Балка AB длины l м несет распределенную нагрузку, показанную на рисунке. Интенсивность нагрузки равна q Н/м на концах A и B балки и 2q Н/м в середине балки. Пренебрегая весом балки, найти реакции опор D и B 3.19. Горизонтальная балка AC, опертая в точках B и C, несет между опорами B и C равномерно распределенную нагрузку интенсивности q Н/м; на участке AB интенсивность нагрузки уменьшается по линейному закону до нуля. Найти реакции опор B и C, пренебрегая весом балки.
