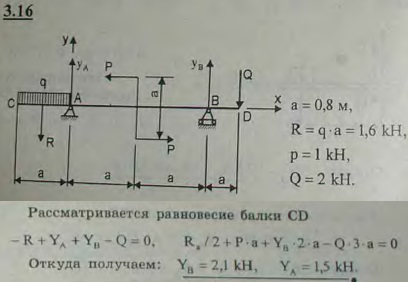

На двухконсольную горизонтальную балку действует пара сил (P, P), на левую консоль-равномерно распределенная нагрузка интенсивности q, а в точке D правой консоли-вертикальная нагрузка Q. Определить реакции опор, если P=1 кН, Q=2 кН, q=2 кН/м, a=0,8 м

Для просмотра изображения в полном размере нажмите на него

На двухконсольную горизонтальную балку действует пара сил P, P, на левую консоль-равномерно распределенная нагрузка интенсивности q, а в точке

Решение задачи 3.16
(Мещерский И.В.)

<< Предыдущее

Следующее >>

3.14. Горизонтальная балка, поддерживающая балкон, подвергается действию равномерно распределенной нагрузки интенсивности q=2 кН/м. На балку у свободного конца передается нагрузка от колонны P=2 кН. Расстояние оси колонны от стены l=1,5 м. Определить реакции заделки.

3.15. На консольную горизонтальную балку действует пара сил с моментом M=6 кН*м, а в точке C вертикальная нагрузка P=2 кН. Длина пролета балки AB=3,5 м, вынос консоли BC=0,5 м. Определить реакции опор.

3.17. На балке AB длины 10 м уложен путь для подъемного крана. Вес крана равен 50 кН, и центр тяжести его находится на оси CD; вес груза P равен 10 кН; вес балки AB равен 30 кН; вылет крана KL=4 м; расстояние AC=3 м. Найти опорные реакции в точках A и B для такого положения крана, когда стрелка крана DL находится в одной вертикальной плоскости с балкой AB.

3.18. Балка AB длины l м несет распределенную нагрузку, показанную на рисунке. Интенсивность нагрузки равна q Н/м на концах A и B балки и 2q Н/м в середине балки. Пренебрегая весом балки, найти реакции опор D и B
