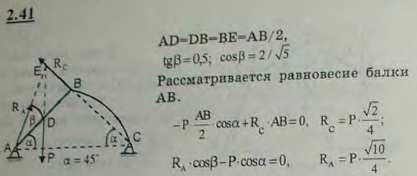

Прямолинейный однородный брус AB веса P и невесомый стержень BC с криволинейной осью произвольного очертания соединены шарнирно в точке B и так же соединены с опорами A и C, расположенными на одной горизонтали AC. Прямые AB и BC образуют с прямой AC углы α=45°. Определить реакции опор A и C

Для просмотра изображения в полном размере нажмите на него

Прямолинейный однородный брус AB веса P и невесомый стержень BC с криволинейной осью произвольного очертания соединены шарнирно в точке B и так

Решение задачи 2.41
(Мещерский И.В.)
