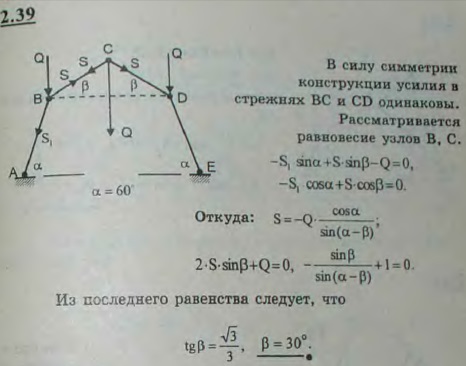

Стержневой шарнирный многоугольник состоит из четырех равных стержней; концы A и E шарнирно закреплены; узлы B, C и D нагружены одинаковой вертикальной нагрузкой Q. В положении равновесия угол наклона крайних стержней к горизонту α=60°. Определить угол β наклона средних стержней к горизонту

Для просмотра изображения в полном размере нажмите на него
Стержневой шарнирный многоугольник состоит из четырех равных стержней; концы A и E шарнирно закреплены; узлы B, C и D нагружены одинаковой вертикальной

Решение задачи 2.39
(Мещерский И.В.)
