Задание Д.14 вариант 1. OA=10 см M=20 Н*м, подлежит определению: P;

Для просмотра изображения в полном размере нажмите на него

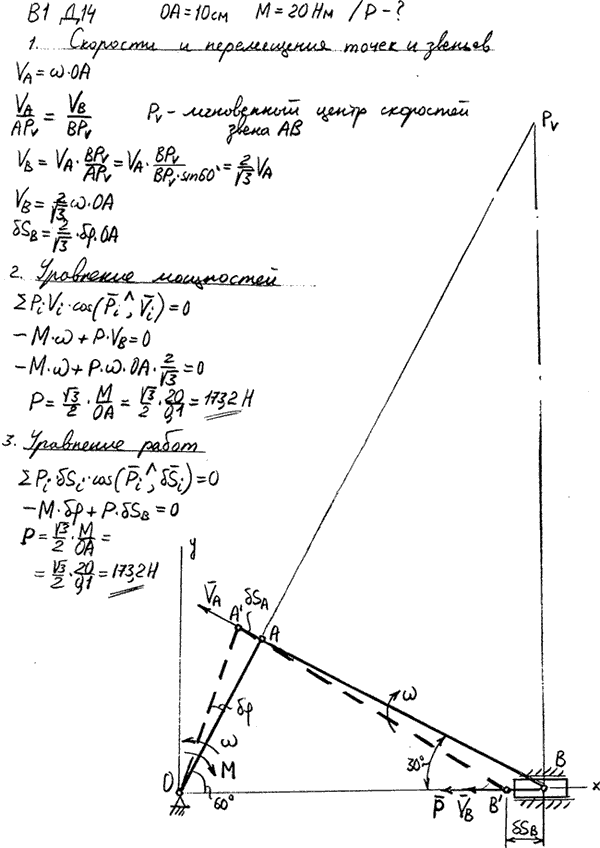

Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
Задание Д.14 вариант 1. OA=10 см M=20 Н*м, подлежит определению: P;

Решение задачи 14.1
(Яблонский)
<< Предыдущее Следующее >>
Яблонский задание Д.14. Применение принципа возможных перемещений к решению задач о равновесии сил, приложенных к механической системе с одной степенью свободы. Схемы механизмов, находящихся под действием взаимно уравновешивающихся сил, показаны на рис. 171-173, а необходимые данные приведены в табл. 50. Применяя принцип возможных перемещений и пренебрегая силами сопротивления, определить величину, указанную в предпоследней графе таблице 50. Примечание. Механизмы в вариантах 3, 6, 10, 14, 16, 18, 19, 25 и 30 расположены в вертикальной плоскости, а остальные-в горизонтальной. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30. Д14 пример 1. Дано: Q=100 Н; c=5 Н/см; r1=20 см; r2=40 см; r3=10 см; OA=l=50 см; α=30°; β=90° (рис. 174). Определить деформацию h пружины, пренебрегая весом звеньев OA и AB. Задание Д.14 вариант 2. O1A=20 см P=100 Н, подлежит определению: M; Задание Д.14 вариант 3. r1=20 см, r2=30 см, r3=40 см M=100 Н*м, подлежит определению: Q;
