К4 пример 1. Дано:
1) схема механизма в заданном положении (рис. 84);
2) исходные данные (таблица 28)

Для просмотра изображения в полном размере нажмите на него

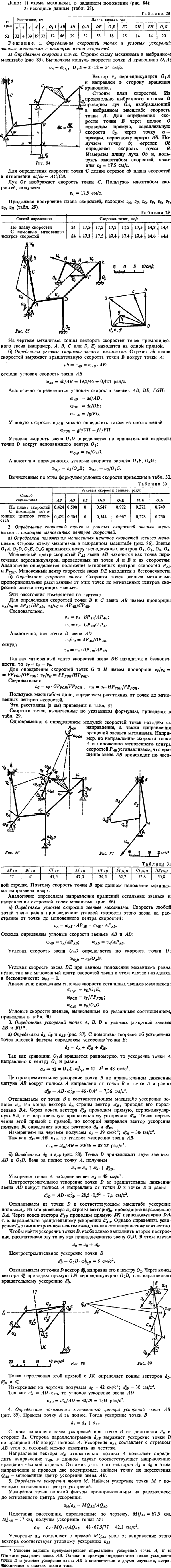

К4 пример 1. Дано: 1) схема механизма в заданном положении рис. 84); 2) исходные данные (таблица 28

Решение задачи 1
(Яблонский)
<< Предыдущее Следующее >>
Задание К.3 вариант 30. OA=40 см, AC=20 см, ωOA=5 рад/с, εOA=10 рад/с2 Яблонский задание К.4. Кинематический анализ многозвенного механизма Кривошип O1A вращается с постоянной угловой скоростью ωO1A=2 рад/с. Определить для заданного положения механизма: 1) скорости точек A, B, C,... механизма и угловые скорости всех его звеньев с помощью плана скоростей; 2) скорости этих же точек механизма и угловые скорости звеньев с помощью мгновенных центров скоростей; 3) ускорения точек A и B и угловое ускорение звена AB; 4) положение мгновенного центра ускорений звена AB; 5) ускорение точки M, делящей звено AB пополам. Схемы механизмов показаны на рис. 80-83, а необходимые для расчета данные приведены в таблице 27. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30; Задание К.4 вариант 1. φ=200 град, a=18 см, b=23 см, c=18 см, d=22 см, e=23 см, O1A=14 см, O2B=28 см, O3D=28 см, AB=21 см, BC=21 см, CD=48 см, CE=38 см, EF=42 см Задание К.4 вариант 2. φ=60 град, a=56 см, b=10 см, c=26 см, d=16 см, e=25 см, O1A=21 см, O2B=25 см, O3F=20 см, AB=54 см, BC=52 см, CD=69 см, CE=35 см, EF=32 см
