Решение задач  →  Задачи по теоретической механике с решениями

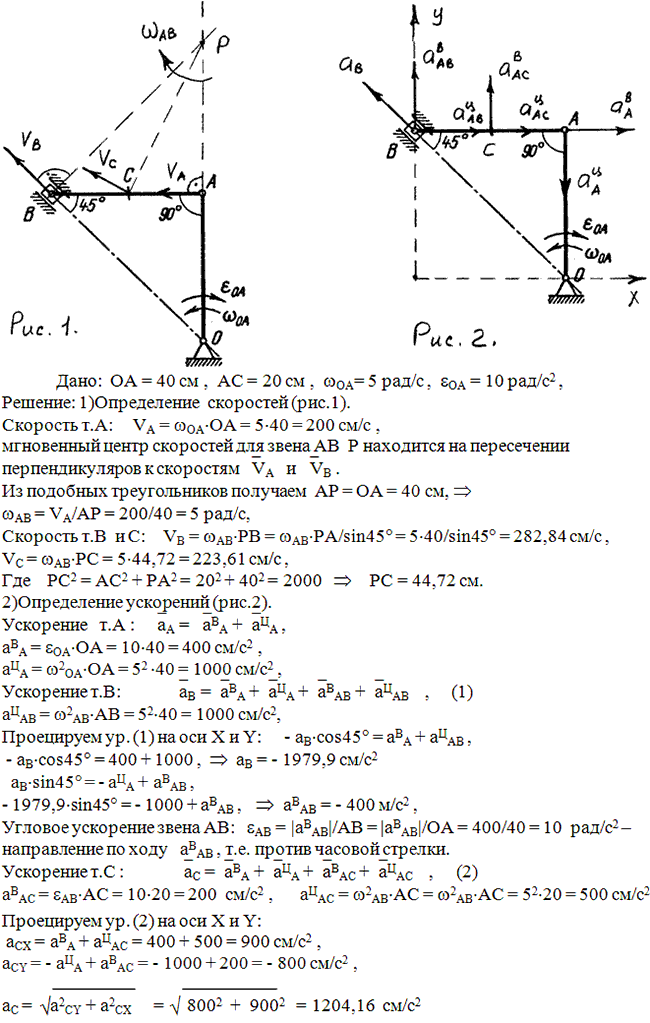

Задание К.3 вариант 30. OA=40 см, AC=20 см, ωOA=5 рад/с, εOA=10 рад/с2

Для просмотра изображения в полном размере нажмите на него

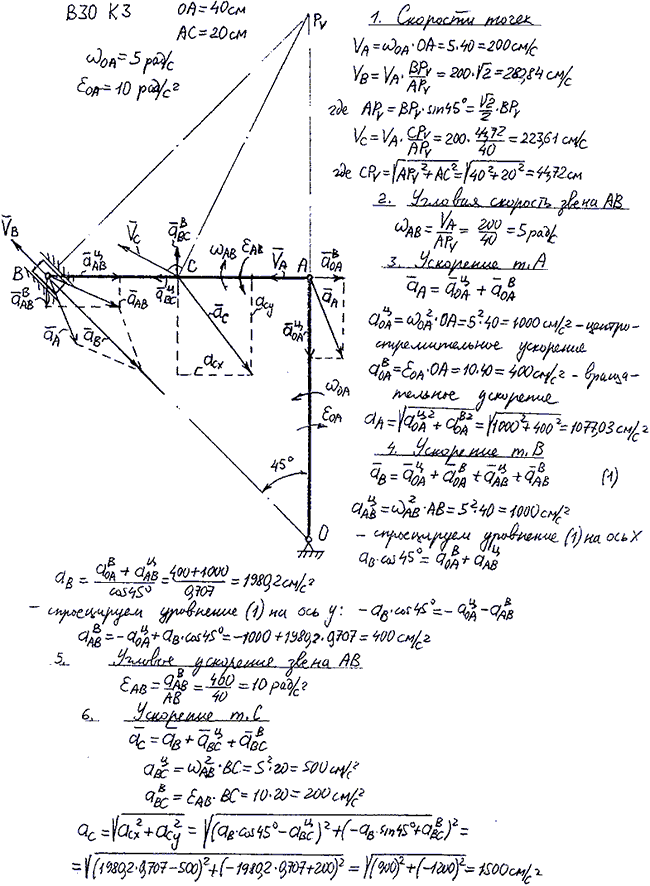

Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него
Задание К.3 вариант 30. OA=40 см, AC=20 см, ωOA=5 рад/с, εOA=10 рад/с^2

Решение задачи 3.30
(Яблонский)
