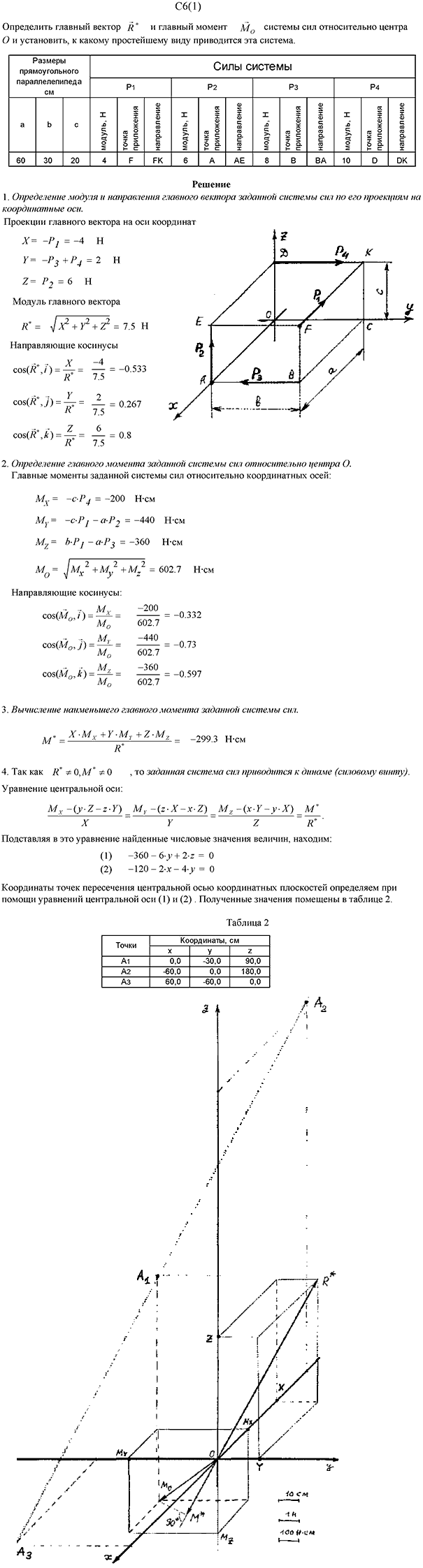

Задание С6 вариант 1.
a=60 см; b=30 см; c=20 см;
P1=4 Н; P2=6 Н; P3=8 Н; P4=10 Н;
точки приложения сил P1: F; P2: A; P3: B; P4: D;
направления P1: FK; P2: AE; P3: BA; P4: DK.

Для просмотра изображения в полном размере нажмите на него
Задание С6 вариант 1. a=60 см; b=30 см; c=20 см; P1=4 Н; P2=6 Н; P3=8 Н; P4=10 Н; точки приложения сил P1: F; P2: A; P3: B; P4: D; направления

Решение задачи 6.1
(Яблонский)
<< Предыдущее Следующее >>
Яблонский. Задание С.6. Приведение системы сил к простейшему виду. Определить главный вектор R*и главный момент M0 заданной системы сил относительно центра O и установить, к какому простейшему виду приводится эта система. Размеры параллелепипеда (рис. 41), а также модули и направления сил указаны в табл. 11. При выполнении задания необходимо сделать следующее. 1. Изобразить заданную систему сил, выполнив построение параллелепипеда в масштабе, показав ∠ xOy на чертеже равным 135°; сокращение размеров по оси Ox принять равным 1:2. 2. Выбрав систему координатных осей, определить модуль и направление главного вектора заданной системы сил по его проекциям на координатные оси и изобразить R*на чертеже. 3. Вычислить главный момент заданной системы сил относительно центра O по его проекциям на координатные оси и изобразить Mo на чертеже. 4. Вычислить наименьший главный момент заданной системы сил. 5. На основании результатов вычислений главного вектора и наименьшего главного момента M*установить, к какому простейшему виду приводится заданная система сил. При этом необходимо сделать следующее: а) если заданная система сил приводится к паре сил, то показать момент этой пары, приложив его к точке O; б) если заданная система сил приводится к равнодействующей, то найти уравнение линии действия равнодействующей, определить точки пересечения этой линией координатных плоскостей и изобразить R на чертеже; в) если заданная система сил приводится к динаме (силовому винту), то найти уравнения центральной оси, определить точки пересечения этой осью координатных плоскостей и изобразить R*и M*на чертеже. Пример решения; Вариант 1; Вариант 2; Вариант 3; Вариант 4; Вариант 5; Вариант 6; Вариант 7; Вариант 8; Вариант 9; Вариант 10; Вариант 11; Вариант 12; Вариант 13; Вариант 14; Вариант 15; Вариант 16; Вариант 17; Вариант 18; Вариант 19; Вариант 20; Вариант 21; Вариант 22; Вариант 23; Вариант 24; Вариант 25; Вариант 26; Вариант 27; Вариант 28; Вариант 29; Вариант 30; С6 пример 1. Дана система сил P1, P2, P3. Модули, точки приложения и направления этих сил указаны в таблице 12. Определить главный вектор, главный момент относительно центра O и наименьший главный момент заданной системы сил. Задание С6 вариант 2. a=30 см; b=40 см; c=40 см; P1=20 Н; P2=24 Н; P3=10 Н; точки приложения сил P1: A; P2: O; P3: K; направления P1: AC; P2: OD; P3: KB. Задание С6 вариант 3. a=20 см; b=10 см; c=10 см; P1=4 Н; P2=2 Н; P3=8 Н; точки приложения сил P1: B; P2: С; P3: E; направления P1: BA; P2: СK; P3: ED.
