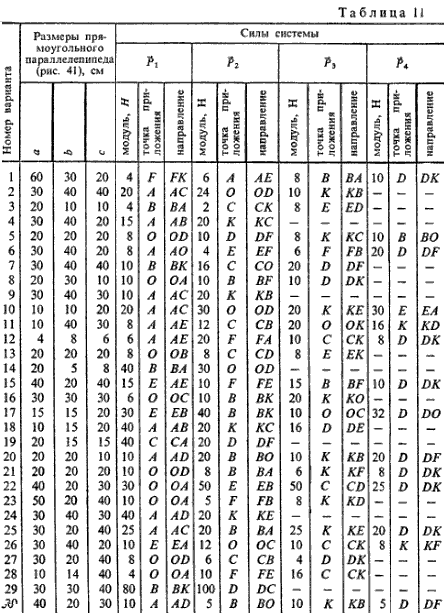

Определить главный вектор R*и главный момент M0 заданной системы сил относительно центра O и установить, к какому простейшему виду приводится эта система. Размеры параллелепипеда (рис. 41), а также модули и направления сил указаны в табл. 11.
При выполнении задания необходимо сделать следующее.
1. Изобразить заданную систему сил, выполнив построение параллелепипеда в масштабе, показав ∠ xOy на чертеже равным 135°; сокращение размеров по оси Ox принять равным 1:2.
2. Выбрав систему координатных осей, определить модуль и направление главного вектора заданной системы сил по его проекциям на координатные оси и изобразить R*на чертеже.
3. Вычислить главный момент заданной системы сил относительно центра O по его проекциям на координатные оси и изобразить Mo на чертеже.
4. Вычислить наименьший главный момент заданной системы сил.
5. На основании результатов вычислений главного вектора и наименьшего главного момента M*установить, к какому простейшему виду приводится заданная система сил. При этом необходимо сделать следующее:
а) если заданная система сил приводится к паре сил, то показать момент этой пары, приложив его к точке O;
б) если заданная система сил приводится к равнодействующей, то найти уравнение линии действия равнодействующей, определить точки пересечения этой линией координатных плоскостей и изобразить R на чертеже;
в) если заданная система сил приводится к динаме (силовому винту), то найти уравнения центральной оси, определить точки пересечения этой осью координатных плоскостей и изобразить R*и M*на чертеже.
