Задание С5 вариант 1. G=1 кН; Q=10 кН; a=0,2 м; b=0,1 м; c=0,04 м; α=30; коэффициент сцепления (трения покоя) 0,1; точки, в которых определяются реакции O, A.

Для просмотра изображения в полном размере нажмите на него

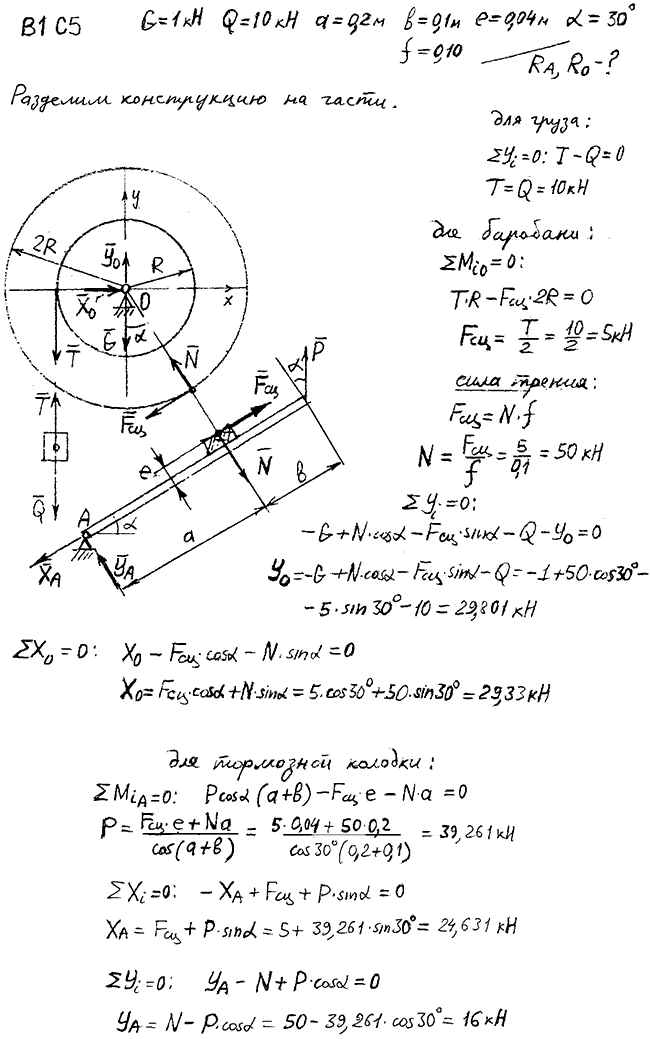

Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него

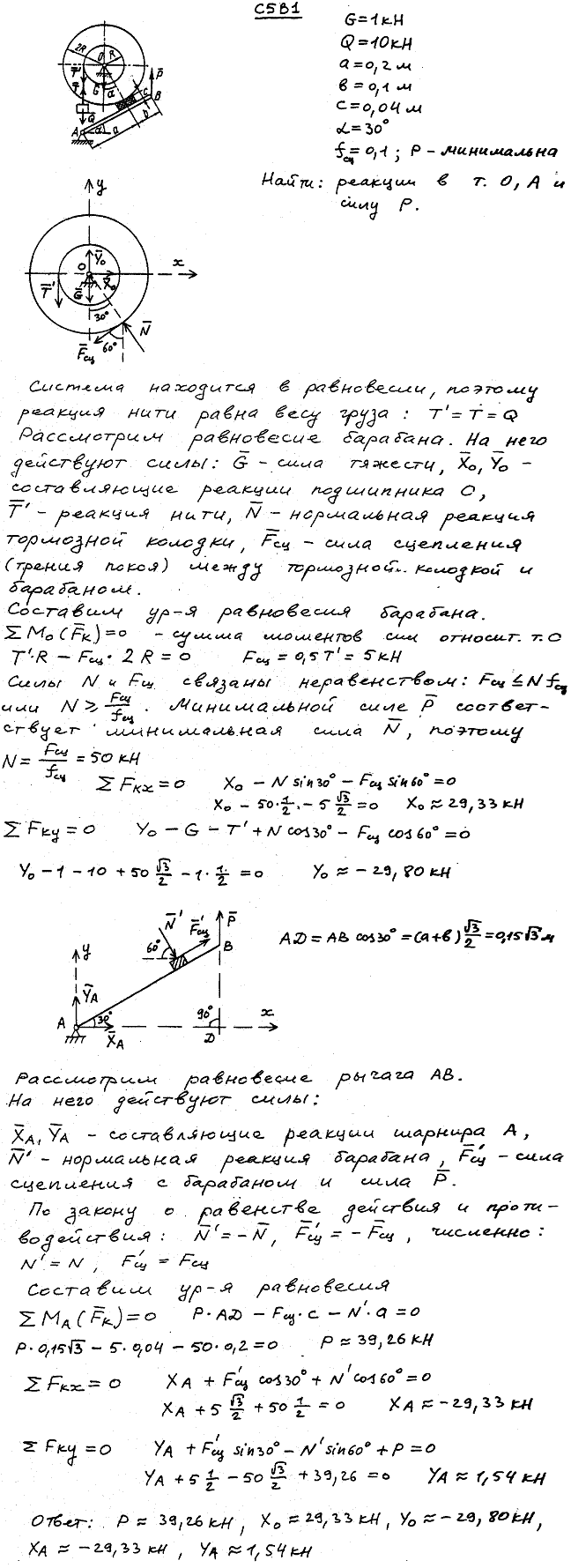

Задание С5 вариант 1. G=1 кН; Q=10 кН; a=0,2 м; b=0,1 м; c=0,04 м; α=30; коэффициент сцепления трения покоя 0,1; точки, в которых определяются

Решение задачи 5.1
(Яблонский)
