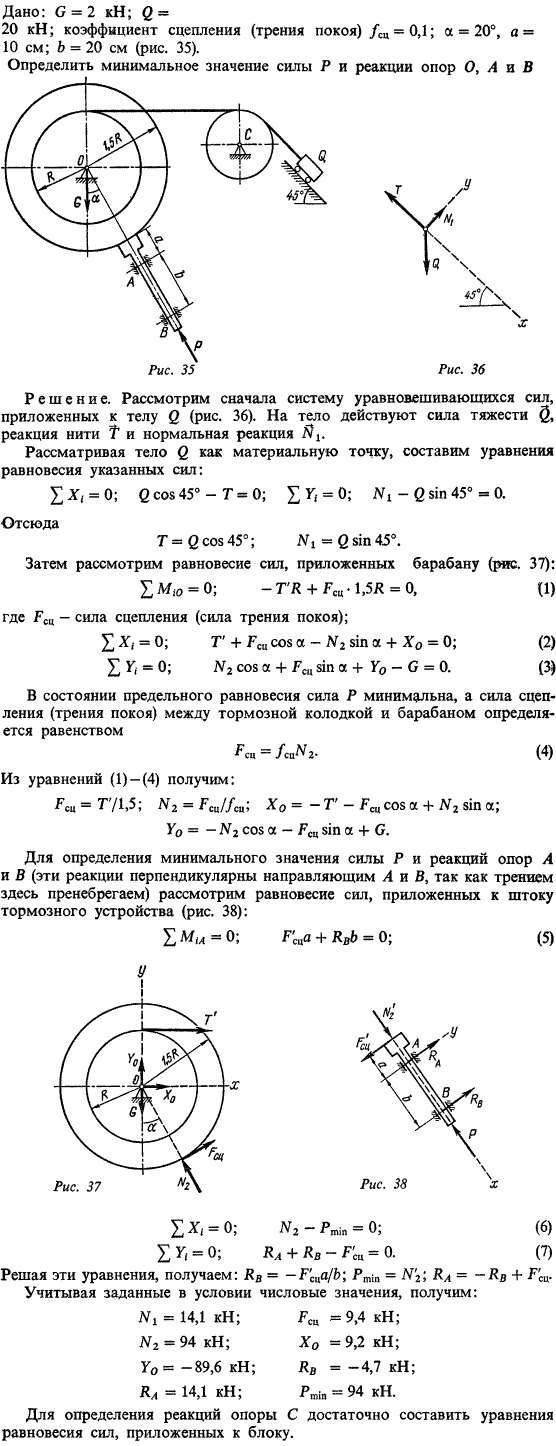

С5 пример 1 (для вариантов с 1 по 20). Дано: G=2 кН; Q=20 кН; коэффициент сцепления (трения покоя) fсц=0,1; α=20°, a=10 см; b=20 см (рис. 35). Определить минимальное значение силы P и реакции опор O, A и B.

Для просмотра изображения в полном размере нажмите на него
С5 пример 1 для вариантов с 1 по 20). Дано: G=2 кН; Q=20 кН; коэффициент сцепления (трения покоя) fсц=0,1; α=20°, a=10 см; b=20 см (рис. 35

Решение задачи 1
(Яблонский)
