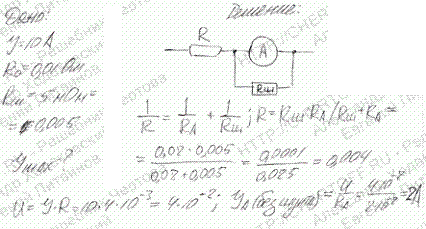

Зашунтированный амперметр измеряет токи силой до I=10 A. Какую наибольшую силу тока может измерить этот амперметр без шунта, если сопротивление R_а амперметра равно 0,02 Ом и сопротивление R_ш шунта равно 5 мОм?

Для просмотра изображения в полном размере нажмите на него

Решение задачи 19.10
(Чертов, Воробьев)

<< Предыдущее

Следующее >>

19.8. То же (см. задачу 19.6): Проволочный куб составлен из проводников. Сопротивление каждого проводника, составляющего ребро куба, равно 1 Ом. Вычислить сопротивление R этого куба, если куб включен в цепь, как показано на рис. 19.4, в.

19.9. Катушка и амперметр соединены последовательно и присоединены к источнику тока. К зажимам катушки присоединен вольтметр сопротивлением RB=1 кОм. Показания амперметра I=0,5 A, вольтметра U=100 B. Определить сопротивление R катушки. Сколько процентов от точного значения сопротивления катушки составит погрешность, если не учитывать сопротивления вольтметра?

19.11. Какая из схем, изображенных на рис. 19.5. a, б, более пригодна для измерения больших сопротивлении и какая-для измерения малых сопротивлений? Вычислить погрешность, допускаемую при измерении с помощью этих схем сопротивлений R1=1 кОм и R2=10 Ом. Принять сопротивления вольтметра RB и амперметра Ra соответственно равными 5 кОм и 2 Ом.

19.12. Внутреннее сопротивление r батареи аккумуляторов равно 3 Ом. Сколько процентов от точного значения ЭДС составляет погрешность, если, измеряя разность потенциалов на зажимах батареи вольтметром с сопротивлением RB=200 Ом, принять ее равной ЭДС?
