Катушка и амперметр соединены последовательно и присоединены к источнику тока. К зажимам катушки присоединен вольтметр сопротивлением R_B=1 кОм. Показания амперметра I=0,5 A, вольтметра U=100 B. Определить сопротивление R катушки. Сколько процентов от точного значения сопротивления катушки составит погрешность, если не учитывать сопротивления вольтметра?

Для просмотра изображения в полном размере нажмите на него

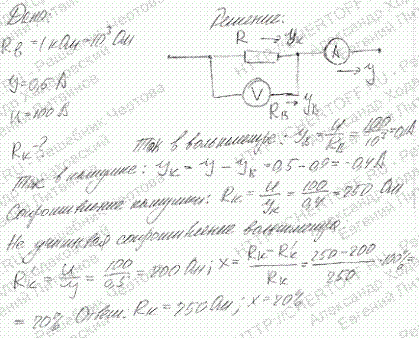

Решение задачи 19.9
(Чертов, Воробьев)
