Блок радиуса R снабжен двумя шипами радиуса r, симметрично расположенными относительно его средней плоскости. Шипы опираются на две цилиндрические поверхности AB с горизонтальными образующими. На блок намотан трос, к которому подвешены грузы P и P1, причем P > P1. Определить наименьшую величину груза P1, при которой блок будет находиться в равновесии, предполагая, что коэффициент трения шипов о цилиндрические поверхности AB равен f, а вес блока с шипами Q.
Указанное на рисунке положение системы не может быть положением равновесия; последнее требуется предварительно найти.

Для просмотра изображения в полном размере нажмите на него
Блок радиуса R снабжен двумя шипами радиуса r, симметрично расположенными относительно его средней плоскости. Шипы опираются на две цилиндрические

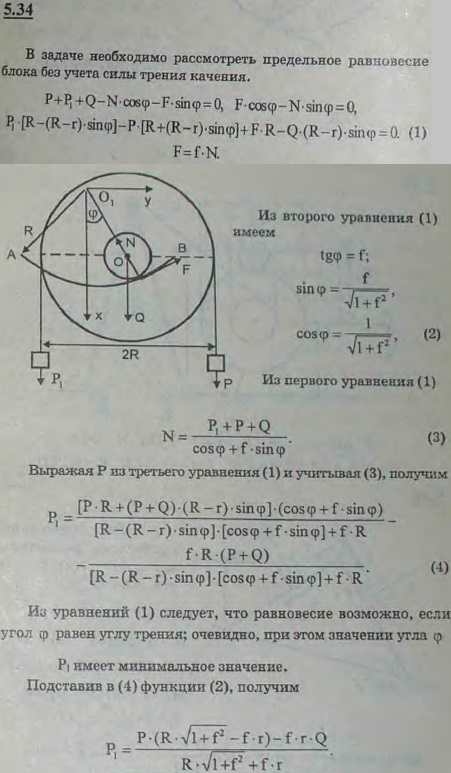

Решение задачи 5.34
(Мещерский И.В.)
