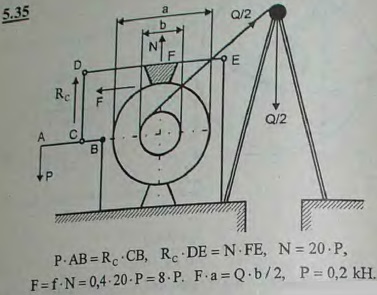

Для опускания грузов употребляется ворот с тормозом, изображенный на рисунке. С барабаном, на который намотана цепь, скреплено концентрическое деревянное колесо, которое тормозят, надавливая на конец A рычага AB, соединенного цепью CD с концом D тормозного рычага ED. Диаметр колеса a=50 см; диаметр барабана b=20 см; ED=120 см; FE=60 см; AB=1 м; BC=10 см. Определить силу P, уравновешивающую груз Q=8 кН, подвешенный к подвижному блоку, если коэффициент трения дерева о сталь f=0,4; размерами колодки F пренебрегаем.

Для просмотра изображения в полном размере нажмите на него
Для опускания грузов употребляется ворот с тормозом, изображенный на рисунке. С барабаном, на который намотана цепь, скреплено концентрическое
Решение задачи 5.35
(Мещерский И.В.)
