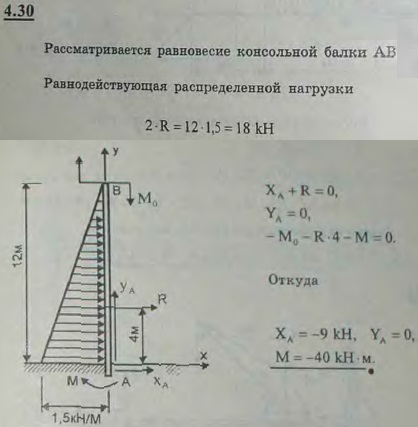

Определить реакции заделки консольной балки, изображенной на рисунке и находящейся под действием пары сил и распределенной нагрузки, изменяющейся по закону треугольника.

Для просмотра изображения в полном размере нажмите на него
Определить реакции заделки консольной балки, изображенной на рисунке и находящейся под действием пары сил и распределенной нагрузки, изменяющейся
Решение задачи 4.30
(Мещерский И.В.)


<< Предыдущее Следующее >>
4.28. Определить реакции заделки консольной балки, изображенной на рисунке и находящейся под действием равномерно распределенной нагрузки, сосредоточенной силы и пары сил. 4.29 Определить реакции заделки консольной балки, изображенной на рисунке и находящейся под действием равномерно распределенной нагрузки, одной сосредоточенной силы и двух пар сил. 4.31 Определить реакцию заделки консольной балки, изображенной на рисунке и находящейся под действием сосредоточенной силы, пары сил и распределенной нагрузки, изменяющейся по закону треугольника и трапеции. 4.32 Горизонтальная разрезная балка ACB у конца A заделана в стену, у конца B опирается на подвижную опору; в точке C-шарнир. Балка загружена краном, несущим груз P веса 10 кН; вылет KL=4 м, вес крана Q=50 кН, центр тяжести крана лежит на вертикали CD. Размеры указаны на рисунке. Определить, пренебрегая весом балки, опорные реакции в точках A и B для такого положения крана, когда он находится в одной вертикальной плоскости с балкой AB.
