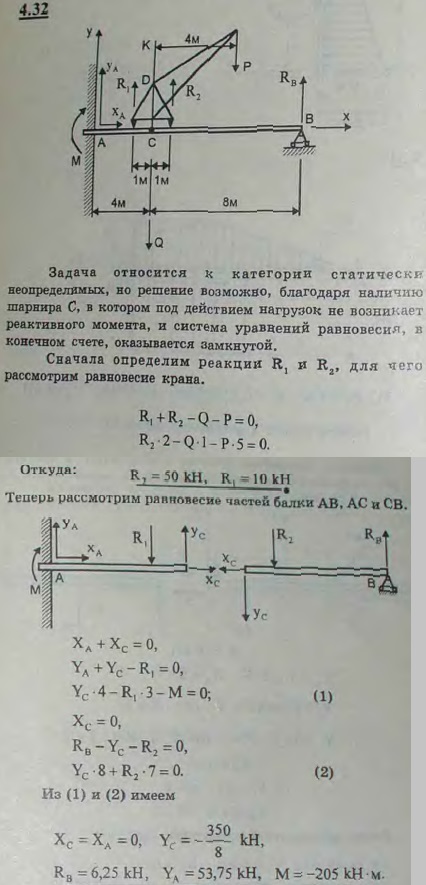

Горизонтальная разрезная балка ACB у конца A заделана в стену, у конца B опирается на подвижную опору; в точке C-шарнир. Балка загружена краном, несущим груз P веса 10 кН; вылет KL=4 м, вес крана Q=50 кН, центр тяжести крана лежит на вертикали CD. Размеры указаны на рисунке. Определить, пренебрегая весом балки, опорные реакции в точках A и B для такого положения крана, когда он находится в одной вертикальной плоскости с балкой AB.

Для просмотра изображения в полном размере нажмите на него
Горизонтальная разрезная балка ACB у конца A заделана в стену, у конца B опирается на подвижную опору; в точке C-шарнир. Балка загружена краном

Решение задачи 4.32
(Мещерский И.В.)
