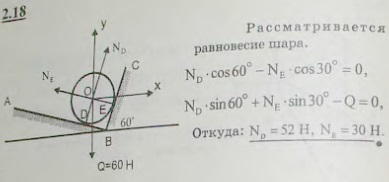

На двух взаимно перпендикулярных гладких наклонных плоскостях AB и BC лежит однородный шар O веса 60 Н. Определить давление шара на каждую плоскость, зная, что плоскость BC составляет с горизонтом угол 60°

Для просмотра изображения в полном размере нажмите на него
На двух взаимно перпендикулярных гладких наклонных плоскостях AB и BC лежит однородный шар O веса 60 Н. Определить давление шара на каждую плоскость
Решение задачи 2.18
(Мещерский И.В.)
