Два одинаковых цилиндра I веса P каждый подвешены на нитях к точке O. Между ними лежит цилиндр II веса Q. Вся система находится в равновесии. Цилиндры I не касаются друг друга. Определить зависимость между углом α, образованным нитью с вертикалью, и углом β, образованным прямой, проходящей через оси цилиндров I и II, с вертикалью.

Для просмотра изображения в полном размере нажмите на него

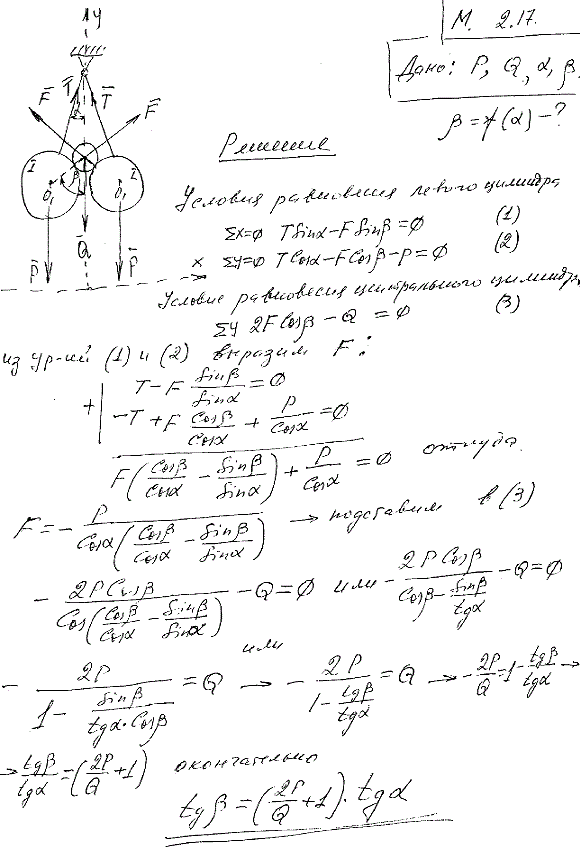

Изображение 0 к задаче
Для просмотра изображения в полном размере нажмите на него

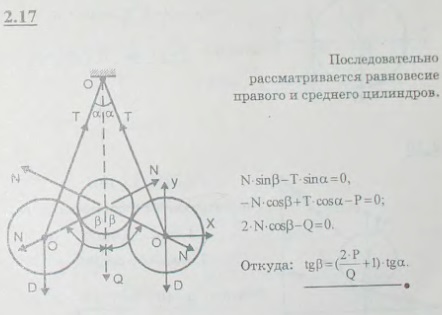

Два одинаковых цилиндра I веса P каждый подвешены на нитях к точке O. Между ними лежит цилиндр II веса Q. Вся система находится в равновесии

Решение задачи 2.17
(Мещерский И.В.)
<< Предыдущее Следующее >>
2.15. К веревке AB, один конец которой закреплен в точке A, привязаны в точке B груз P и веревка BCD, перекинутая через блок; к концу ее D привязана гиря Q веса 100 Н. Определить, пренебрегая трением на блоке, натяжение T веревки AB и величину груза P, если в положении равновесия углы, образуемые веревками с вертикалью BE, равны: α=45°, β=60°. 2.16. Груз P=20 кН поднимается магазинным краном BAC посредством цепи, перекинутой через блок A и через блок D, который укреплен на стене так, что угол CAD=30°. Углы между стержнями крана: ABC=60°, ACB=30°. Определить усилия Q1 и Q2 в стержнях AB и AC. 2.18. На двух взаимно перпендикулярных гладких наклонных плоскостях AB и BC лежит однородный шар O веса 60 Н. Определить давление шара на каждую плоскость, зная, что плоскость BC составляет с горизонтом угол 60° 2.19. К вертикальной гладкой стене AB подвешен на тросе AC однородный шар O. Трос составляет со стеной угол α, вес шара P. Определить натяжение троса T и давление Q шара на стену
