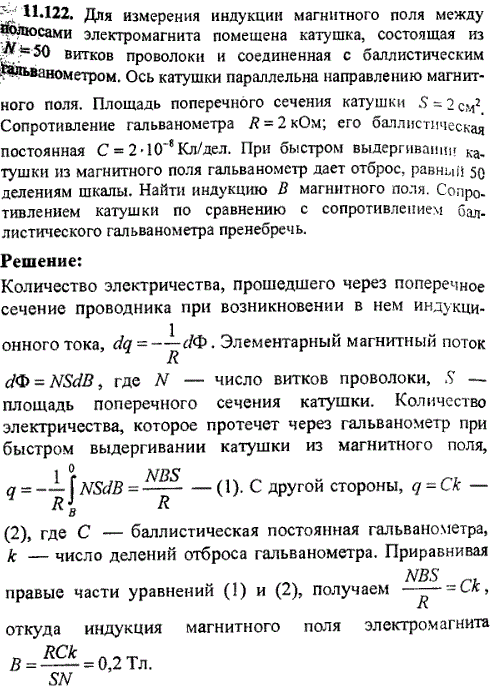

Для измерения индукции магнитного поля между полюсами электромагнита помещена катушка, состоящая из N=50 витков проволоки и соединенная с баллистическим гальванометром. Ось катушки параллельна направлению магнитного поля. Площадь поперечного сечения катушки S=2 см2. Сопротивление гальванометра R=2 кОм; его баллистическая постоянная C=2·10-8 Кл/дел. При быстром выдергивании катушки из магнитного поля гальванометр дает отброс, равный 50 делениям шкалы. Найти индукцию B магнитного поля. Сопротивлением катушки по сравнению с сопротивлением баллистического гальванометра пренебречь.

Для просмотра изображения в полном размере нажмите на него
Для измерения индукции магнитного поля между полюсами электромагнита помещена катушка, состоящая из N=50 витков проволоки и соединенная с баллистическим

Решение задачи 11.122
(Волькенштейн В.С.)
<< Предыдущее Следующее >>
11.120 Круговой контур радиусом r=2 см помещен в однородное магнитное поле, индукция которого B=0,2 Тл. Плоскость контура перпендикулярна к направлению магнитного поля. Сопротивление контура R=1 Ом. Какое количество электричества q пройдет через катушку при повороте ее на угол α=90°? 11.121 На соленоид длиной l=21 см и площадью поперечного сечения S=10 см2 надета катушка, состоящая из N1=50 витков. Катушка соединена с баллистическим гальванометром, сопротивление которого R=1 кОм. По обмотке соленоида, состоящей из N2=200 витков, идет ток I=5 A. Найти баллистическую постоянную C гальванометра, если известно, что при выключении тока в соленоиде гальванометр дает отброс, равный 30 делениям шкалы. Сопротивлением катушки по сравнению с сопротивлением баллистического гальванометра пренебречь. Баллистической постоянной гальванометра называется величина, численно равная количеству электричества, которое вызывает отброс по шкале на одно деление. 11.123 Зависимость магнитной проницаемости μ от напряженности магнитного поля H была впервые исследована A. Г. Столетовым в его работе Исследование функции намагничения мягкого железа (1872). При исследовании Столетов придал испытуемому образцу железа форму тороида. Железо намагничивалось пропусканием тока I по первичной обмотке тороида. Изменение направления тока в этой первичной катушке вызывало в баллистическом гальванометре отброс на угол α. Гальванометр был включен в цепь вторичной обмотки тороида. Тороид, с которым работал Столетов, имел следующие параметры: площадь поперечного сечения S=1,45 см2, длина l=60 см, число витков первичной катушки N1=800, число витков вторичной катушки N2=100. Баллистическая постоянная гальванометра C=1,2·10-5 Кл/дел и сопротивление вторичной цепи R=12 Ом. Результаты одного из опытов Столетова сведены в таблицу: По этим данным составить таблицу и построить график зависимости магнитной проницаемости μ от напряженности магнитного поля H для железа, с которым работал A. Г. Столетов. 11.124 Для измерения магнитной проницаемости железа из него был изготовлен тороид длиной ℓ=50 см и площадью поперечного сечения S=4 см2. Одна из обмоток тороида имела N1=500 витков и была присоединена к источнику тока, другая имела N2=1000 витков и была присоединена к гальванометру. Переключая направление тока в первичной обмотке на обратное, мы вызываем во вторичной обмотке индукционный ток. Найти магнитную проницаемость μ железа, если известно, что при переключении в первичной обмотке направления тока I=1 А через гальванометр прошло количество электричества q=0,06 Кл. Сопротивление вторичной обмотки R=20 Ом.
