Элемент с эдс ε=2 B и внутренним сопротивлением r=0,5 Ом замкнут на внешнее сопротивление R. Построить график зависимости от сопротивления R: тока I в цепи, падения потенциала U во внешней цепи, полезной мощности P и полной мощности P₀. Сопротивление взять в пределах 0 ≤ R ≤ 4 Ом через каждые 0,5 Ом.

Для просмотра изображения в полном размере нажмите на него

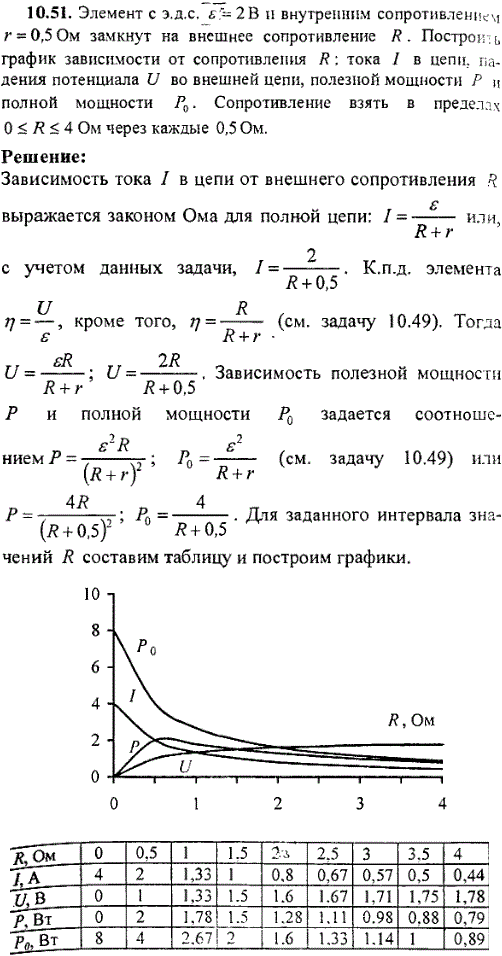

Решение задачи 10.51
(Волькенштейн В.С.)
