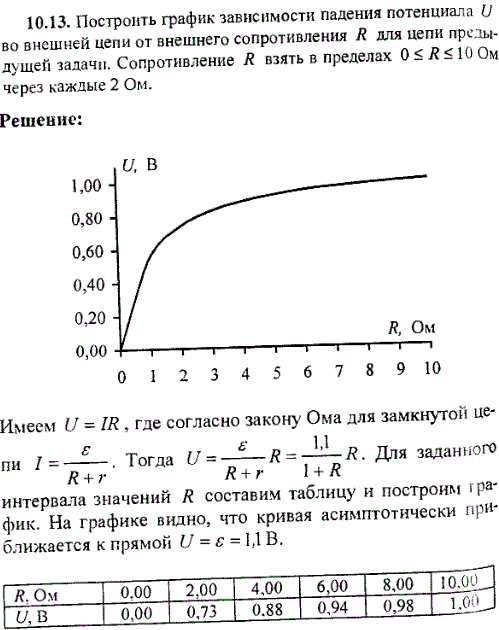

Построить график зависимости падения потенциала U во внешней цепи от внешнего сопротивления R для цепи предыдущей задачи. Сопротивление R взять в пределах 0 ≤ R ≤ 10 Ом через каждые 2 Ом.

Для просмотра изображения в полном размере нажмите на него
Построить график зависимости падения потенциала U во внешней цепи от внешнего сопротивления R для цепи предыдущей задачи. Сопротивление R взять

Решение задачи 10.13
(Волькенштейн В.С.)
<< Предыдущее Следующее >>
10.11 Найти падения потенциала U в сопротивлениях R1=4 Ом, R2=2 Ом и R3=4 Ом, если амперметр показывает ток I1=3 А. Найти токи I2 и I3 в сопротивлениях R2 и R3. 10.12 Элемент, имеющий эдс ε=1,1 В и внутреннее сопротивление r=1 Ом, замкнут на внешнее сопротивление R=9 Ом. Найти ток I в цепи, падение потенциала U во внешней цепи и падение потенциала Ur внутри элемента. С каким кпд η работает элемент? 10.14 Элемент с эдс ε=2 В имеет внутреннее сопротивление r=0,5 Ом. Найти падение потенциала Ur внутри элемента при токе в цепи I=0,25 A. Каково внешнее сопротивление цепи R при этих условиях? 10.15 Элемент с э.д.с. ε=1,6 В имеет внутреннее сопротивление r=0,5 Ом. Найти к.п.д η элемента при токе в цепи I=2,4 А
