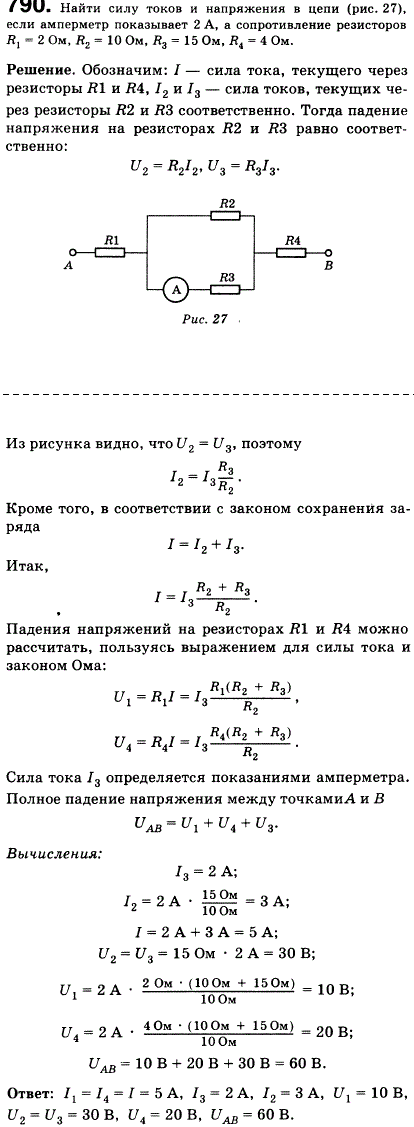

Найти силу токов и напряжения в цепи (рис. 85), если амперметр показывает 2 А, а сопротивление резисторов R1=2 Ом, R2=10 Ом, R3=15 Ом, R4=4 Ом

Для просмотра изображения в полном размере нажмите на него

Решение задачи
(Рымкевич А.П. 10-11 класс)
