Конденсаторы электроемкостями C1=0,2 мкФ, C2=0,6 мкФ, C3=0,3 мкФ, C4=0,5 мкФ соединены так, как это указано на рис. 17.2. Разность потенциалов U между точками А и В равна 320 B. Определить разность потенциалов Ui и заряд Qi на пластинах каждого конденсатора (i=1, 2, 3, 4).
Для просмотра изображения в полном размере нажмите на него  |

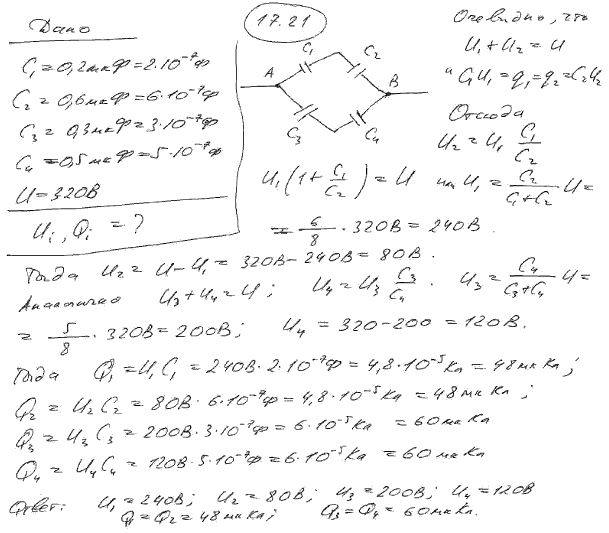

Решение задачи 17.21
(Чертов, Воробьев)
| << Предыдущее
|
Следующее >>
|
|
17.19 Три одинаковых плоских конденсатора соединены последовательно. Электроемкость C такой батареи конденсаторов равна 89 пФ. Площадь S каждой пластины равна 100 см2. Диэлектрик-стекло. Какова толщина d стекла?
|
17.20 Конденсаторы соединены так, как это показано на рис. 17.1. Электроемкости конденсаторов: C1=0,2 мкФ, C2=0,1 мкФ, C3=0,3 мкФ, С4=0,4 мкФ. Определить электроемкость C батареи конденсаторов.
|
17.22 Конденсаторы электроемкостями C1=10 нФ, С2=40 нФ, C3=2 нФ и C4=30 нФ соединены так, как это показано на рис. 17.3. Определить электроемкость C соединения конденсаторов
|
17.23 Конденсаторы электроемкостями C1=2 мкФ, C2=2 мкФ, С3=3 мкФ, C4=1 мкФ соединены так, как указано на рис. 17.4. Разность потенциалов на обкладках четвертого конденсатора U4=100 B. Найти заряды и разности потенциалов на обкладках каждого конденсатора, а также общий заряд и разность потенциалов батареи конденсаторов.
|
|
