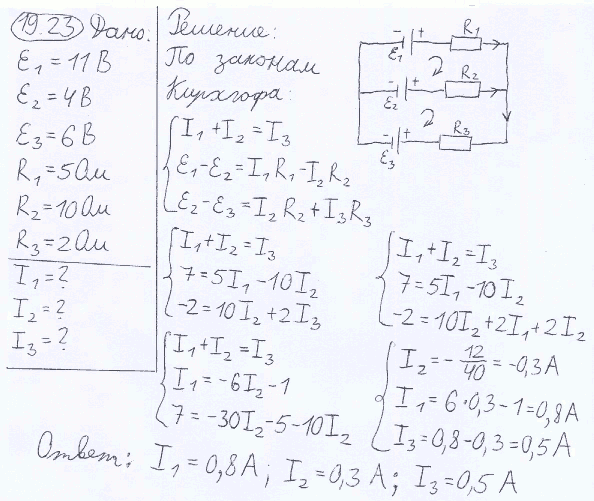

Три источника тока с ЭДС ξ1=11 B, ξ2=4 В и ξ3=6 В и три реостата с сопротивлениями R1=5 Ом, R2=10 Ом и R3=2 Ом соединены, как показано на рис. 19.10. Определить силы токов I в реостатах. Внутреннее сопротивление источника тока пренебрежимо мало.

Для просмотра изображения в полном размере нажмите на него
Три источника тока с ЭДС ξ1=11 B, ξ2=4 В и ξ3=6 В и три реостата с сопротивлениями R1=5 Ом, R2=10 Ом и R3=2 Ом соединены, как показано на рис

Решение задачи 19.23
(Чертов, Воробьев)
<< Предыдущее Следующее >>
19.21 Определить силу тока I3 в резисторе сопротивлением R3 (рис. 19.9) и напряжение U3 на концах резистора, если ξ1=4 B, ξ2=3 B, R1=2 Ом, R2=6 Ом, R3=1 Ом. Внутренними сопротивлениями источников тока пренебречь. 19.22 Три батареи с ЭДС ξ1=12 B, ξ2=5 В и ξ=10 В и одинаковыми внутренними сопротивлениями r, равными 1 Ом, соединены между собой одноименными полюсами. Сопротивление соединительных проводов ничтожно мало. Определить силы токов I, идущих через каждую батарею. 19.24 Три сопротивления R1=5 Ом, R2=1 Ом и R3=3 Ом, а также источник тока с ЭДС ξ1=1,4 В соединены, как показано на рис. 19.11. Определить ЭДС ξ источника тока, который надо подключить в цепь между точками A и B, чтобы в сопротивлении R3 шел ток силой I=1 А в направлении, указанном стрелкой. Сопротивлением источника тока пренебречь. 19.25 Лампочка и реостат, соединенные последовательно, присоединены к источнику тока. Напряжение U на зажимах лампочки равно 40 B, сопротивление R реостата равно 10 Ом. Внешняя цепь потребляет мощность P=120 Вт. Найти силу тока I в цепи.
