Механизм робота-манипулятора состоит из колонны для вертикального перемещения, устройства для горизонтального перемещения, состоящего из звеньев 1 и 2, и выдвигающейся горизонтальной руки со схватом 3. Массы звеньев механизма m1, m2 и m3. Движущие силы, создаваемые приводами в поступательных парах, равны соответственно F01, F12 и F23. Составить дифференциальные уравнения движения механизма. Трением пренебречь.

Для просмотра изображения в полном размере нажмите на него

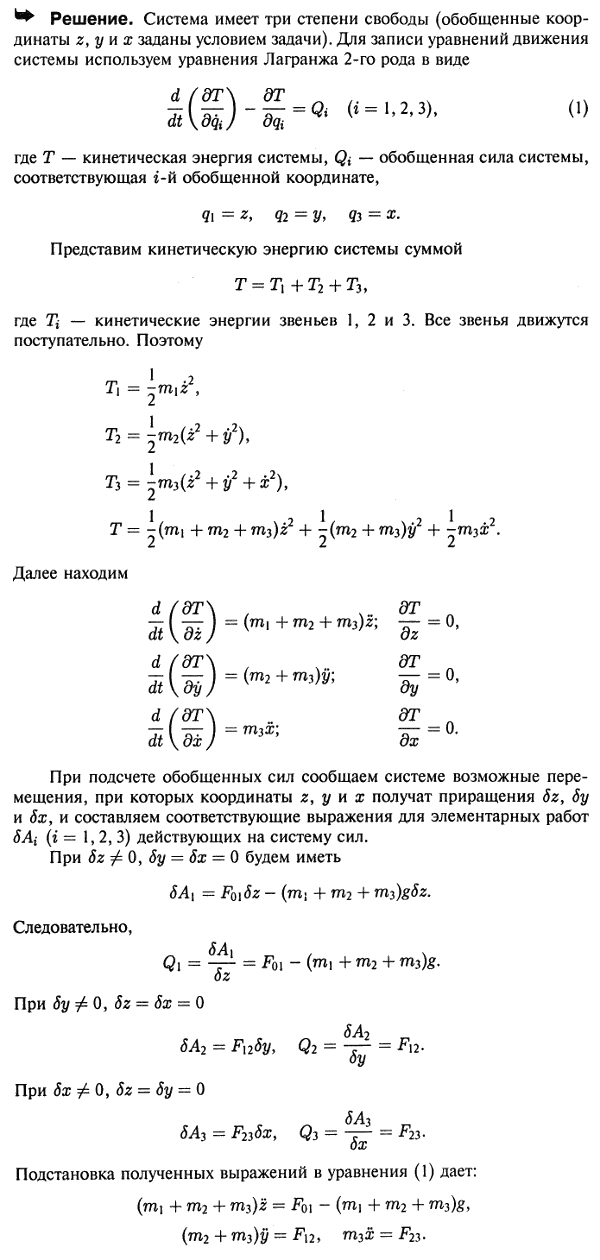

Механизм робота-манипулятора состоит из колонны для вертикального перемещения, устройства для горизонтального перемещения, состоящего из звеньев

Решение задачи 48.48
(Мещерский И.В.)
<< Предыдущее Следующее >>
48.43 Составить уравнения движения математического маятника массы m, подвешенного на упругой нити; длина нити в положении равновесия l, ее жесткость равна c. Найти движение маятника для случая малых колебаний. В качестве обобщенных координат взять угол φ отклонений маятника от вертикали и относительное удлинение нити z. 48.44 Один конец нерастяжимой тонкой нити обмотан вокруг однородного круглого цилиндра радиуса R, второй конец прикреплен к неподвижной точке O. Цилиндр, разматывая нить, опускается вниз, одновременно раскачиваясь вокруг горизонтальной оси, проходящей через точку подвеса нити. Пренебрегая массой нити, составить дифференциальные уравнения движения цилиндра. 48.49 Механизм робота-манипулятора состоит из поворотной колонны 1, устройства для вертикального перемещения 2 и выдвигающейся руки со схватом 3. Момент инерции звена 1 относительно оси поворота J1; масса звена 2 m2, момент инерции относительно оси поворота J2; масса двигающейся руки со схватом m3, расстояние от оси поворота до центра масс ρ, момент инерции относительно центральной оси J3. К оси поворота приложен момент M, движущие силы, создаваемые приводами в поступательных парах, равны соответственно F12 и F23. Составить дифференциальные уравнения движения механизма. Трением пренебречь. 48.8 Бегуны К, К приводятся в движение от вала двигателя при помощи передачи, схема которой показана на рисунке. Масса одного бегуна равна 3 т, средний радиус R=1 м, радиус вращения r=0,5 м. Считаем, что мгновенная ось вращения бегуна проходит через среднюю точку C обода. Отношение радиусов колес конической передачи от двигателя к вертикальному валу равно 2/3. Бегун считаем однородным диском радиуса R и пренебрегаем массой всех движущихся частей по сравнению с массой бегунов. Вычислить, какой постоянный вращающий момент должен быть приложен на валу двигателя, чтобы сообщить вертикальному валу угловую скорость 120 об/мин по истечении 10 с от момента пуска двигателя; силами сопротивления пренебречь.
