К вертикальному валу AB, вращающемуся с постоянной угловой скоростью ω, жестко прикреплены два стержня. Стержень OE образует с валом угол φ, стержень OD перпендикулярен плоскости, содержащей вал AB и стержень OE. Даны размеры: OE=OD=l, AB=2a. К концам стержней прикреплены два шара E и D массы m каждый. Определить силы динамического давления вала на опоры A и B. Шары D и E считать точечными массами; массами стержней пренебречь.

Для просмотра изображения в полном размере нажмите на него
К вертикальному валу AB, вращающемуся с постоянной угловой скоростью ω, жестко прикреплены два стержня. Стержень OE образует с валом угол φ

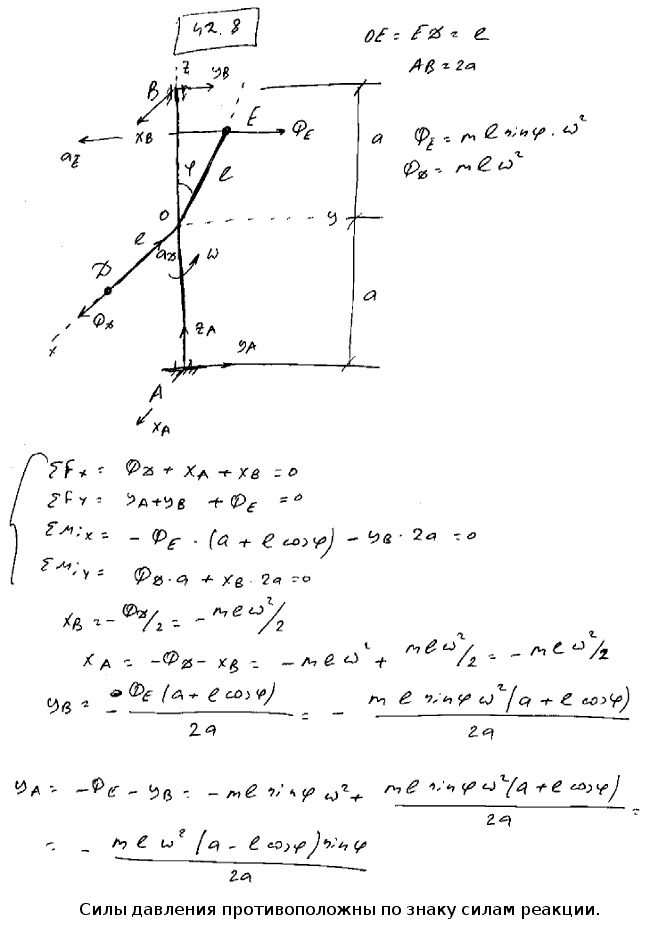

Решение задачи 42.8
(Мещерский И.В.)
<< Предыдущее Следующее >>
42.6 Ha концы оси AB надеты два одинаковых кривошипа AC и BD длины l и массы M1 каждый, заклиненные под углом 180° относительно друг друга. Ось AB длины 2a и массы M2 вращается с постоянной угловой скоростью ω в подшипниках E и F, расположенных симметрично на расстоянии 2b друг от друга. Определить силы давления NE и NF на подшипники в тот момент, когда кривошип AC направлен вертикально вверх. Массу каждого кривошипа считать равномерно распределенной вдоль его оси. 42.7 К горизонтальному валу AB, вращающемуся с постоянной угловой скоростью ω, прикреплены два равных, перпендикулярных ему стержня длины l, лежащих во взаимно перпендикулярных плоскостях (см. рисунок). На концах стержней расположены шары D и E массы m каждый. Определить силы динамического давления вала на опоры A и B. Шары считать материальными точками; массами стержней пренебречь. 42.9 Использовав условие задачи 34.1, определить силы динамического давления коленчатого вала на подшипники K и L. Вал вращается равномерно с угловой скоростью ω. При решении можно воспользоваться ответами к задачам 34.1 и 34.23. 42.10 Однородный стержень KL, прикрепленный в центре под углом α к вертикальной оси AB, вращается равноускоренно вокруг этой оси с угловым ускорением ε. Определить силы динамического давления оси AB на подпятник A и подшипник B, если: M-масса стержня, 2l-его длина, OA=OB=h/2; OK=OL=l. В начальный момент система находилась в покое.
