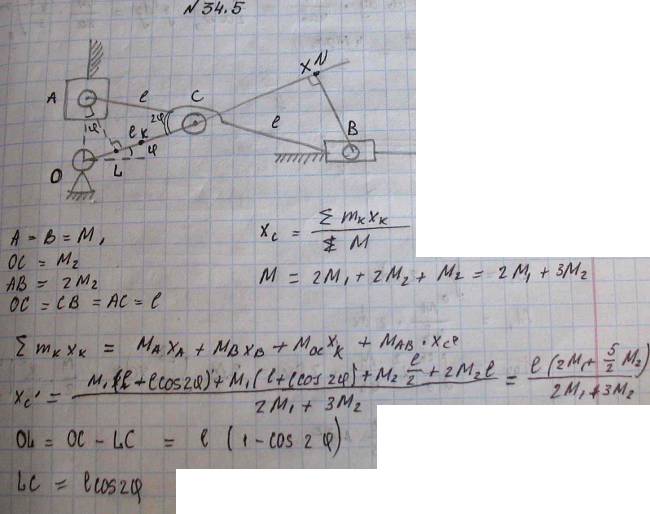

Определить траекторию центра масс механизма эллипсографа, состоящего из муфт A и B массы M1 каждая, кривошипа OC массы M2 и линейки AB массы 2M2; дано: OC=AC=CB=l. Считать, что линейка и кривошип представляют однородные стержни, а муфты-точечные массы.

Для просмотра изображения в полном размере нажмите на него
Определить траекторию центра масс механизма эллипсографа, состоящего из муфт A и B массы M1 каждая, кривошипа OC массы M2 и линейки AB массы

Решение задачи 34.5
(Мещерский И.В.)
