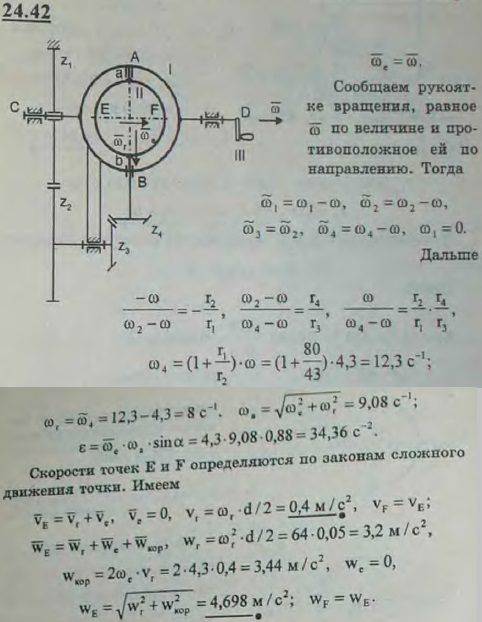

Шаровая дробилка состоит из полого шара диаметра d=10 см, сидящего на оси AB, на которой заклинено колесо с числом зубцов z4=28. Ось AB закреплена во вращающейся раме I в подшипниках a и b. Рама I составляет одно целое с осью CD, приводящейся во вращение при помощи рукоятки III. Вращение шаровой дробилки вокруг оси AB осуществляется при помощи зубчатых колес с числами зубцов z1=80, z2=43, z3=28, причем первое из них неподвижно. Определить абсолютную угловую скорость, угловое ускорение дробилки и скорости и ускорения двух точек E и F, лежащих в рассматриваемый момент времени на оси CD, если рукоятку вращают с постоянной угловой скоростью ω=4,3 рад/с.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 24.42
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
24.40 Решить предыдущую задачу, предполагая, что зубчатые колеса I и II вращаются в противоположные стороны.
|
24.41 Крестовина ABCD универсального шарнира Кардана-Гука (AB⊥CD), употребляемого при передаче вращения между пересекающимися осями, вращается вокруг неподвижной точки E. Найти отношение ω1/ω2 для валов, связанных крестовиной, в двух случаях: 1) когда плоскость вилки ABF горизонтальна, а плоскость вилки CDG вертикальна; 2) когда плоскость вилки ABF вертикальна, а плоскость вилки CDG ей перпендикулярна. Угол между осями валов постоянный: α=60°.
|
24.43 Поворотная часть моста поставлена на катки в виде конических зубчатых колес K, оси которых закреплены в кольцевой раме L наклонно, так что их продолжения пересекаются в геометрическом центре плоской опорной шестерни, по которой перекатываются опорные зубчатые колеса K. Найти угловую скорость и угловое ускорение конического катка, скорости и ускорения точек A, B, C (A-центр конического зубчатого колеса BAC), если радиус основания катка r=0,25 м, угол при вершине 2α, причем cos α=84/85. Угловая скорость вращения кольцевой рамы вокруг вертикальной оси ω0=const=0,1 рад/с.
|
24.44 Тело движется в пространстве, причем вектор угловой скорости тела равен ω и направлен в данный момент по оси z. Скорость точки O тела равна v0 и образует с осями y, z одинаковые углы, равные 45°. Найти точку твердого тела, скорость которой будет наименьшей, и определить величину этой скорости.
|
|
