Дифференциальная передача, соединяющая обе половины задней оси автомобиля, состоит из двух шестеренок с одинаковыми радиусами R=6 см, насаженных на полуоси, вращающиеся при движении автомобиля на повороте с разными, но постоянными по величине угловыми скоростями ω1=6 рад/с и ω2=4 рад/с одинакового направления. Между шестеренками зажат бегущий сателлит радиуса r=3 см, свободно насаженный на ось. Ось сателлита жестко заделана в кожухе и может вращаться вместе с ним вокруг задней оси автомобиля. Найти относительно корпуса автомобиля ускорения четырех точек M1, M2, M3 и M4 сателлита, лежащих на концах двух диаметров, как показано на рисунке.
Для просмотра изображения в полном размере нажмите на него  |

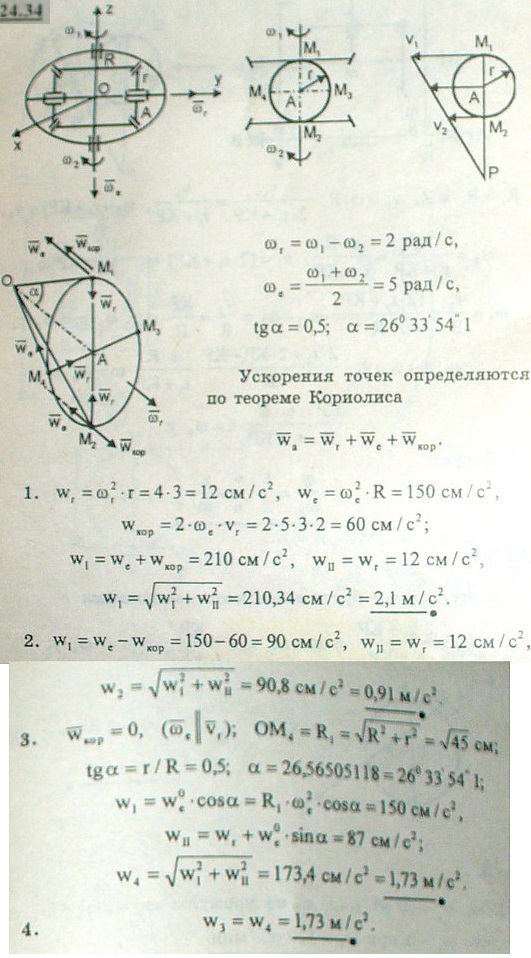

Решение задачи 24.34
(Мещерский И.В.)
