Кривошип OA с противовесом B вращается с угловой скоростью ω0=const вокруг оси O неподвижной шестеренки и несет на конце A ось другой шестеренки того же размера, соединенной с цепью. Определить угловую скорость и угловое ускорение подвижной шестеренки, а также скорость и ускорение произвольной ее точки M, если длина кривошипа OA=l.

Для просмотра изображения в полном размере нажмите на него

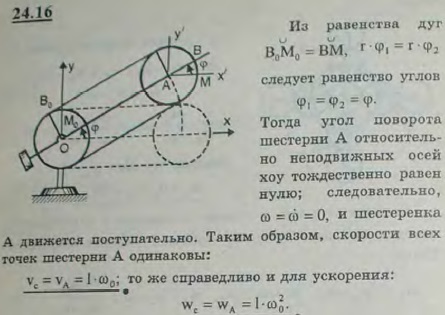

Кривошип OA с противовесом B вращается с угловой скоростью ω0=const вокруг оси O неподвижной шестеренки и несет на конце A ось другой шестеренки

Решение задачи 24.16
(Мещерский И.В.)
<< Предыдущее Следующее >>
24.14 В цилиндрическом дифференциале зубчатое колесо радиуса R свободно насажено на вал I-I и несет на себе шестерни радиусов r2 и r3, спаренные друг с другом. Колесо R приводится в движение шестеренкой радиуса r0. Шестеренки радиусов r2 и r3 зацепляются с шестеренками радиусов r1 и r4, заклиненными соответственно на валах I-I и II, из которых последний выполнен в виде втулки. Найти угловую скорость вала II, если известны угловые скорости вращения n1 и n0 валов I-I и O-O, причем эти валы вращаются по одну сторону. 24.15 В планетарном приводе картофелекопателя центральная шестеренка a, совершающая поступательное прямолинейное равномерное движение вместе со своей осью, соединена при помощи паразитных шестеренок b с подвижными шестеренками c, к втулкам которых прикреплены крылья d; оси шестеренок b и c насажены на водило S, вращающееся вокруг оси центральной шестеренки a с угловой скоростью ω0. Определить абсолютную угловую скорость шестеренок, а также характер движения крыльев, если радиусы всех шестеренок одинаковы. 24.17 В эпициклической передаче ведущая шестерня радиуса R вращается против часовой стрелки с угловой скоростью ω0 и угловым ускорением ε0, кривошип длины 3R вращается вокруг ее оси по часовой стрелке с той же угловой скоростью и тем же угловым ускорением. Наити скорость и ускорение точки M ведомой шестерни радиуса R, лежащей на конце диаметра, перпендикулярного в данный момент кривошипу. 24.18 Даны два конических зубчатых колеса, оси которых неподвижны, а соответственные углы равны α и β. Первое колесо вращается с угловой скоростью ω1. Определить угловую скорость ω2 второго колеса и вычислить ее в том случае, когда α=30°, β=60°, ω1=10 об/мин.
